AMDT-□/C05□ 小 微 系 列 电 动 机 保 护 器
  AMDT-□/C05□ 小微系列电动机保护器特点
       AMDT-□/C05□ 小微系列电动机保护器，在电动机正常运行时，显示电动机的A、B、C相电流、零序电流；当电动机发生接地、短路、缺相、堵转、电流不平衡、过载、零序、
       欠载故障时，断开保护器内部继电器触点停止电动机运行（故障灯亮），同时显示故障代码指示电动机的故障类型，并且显示电动机发生故障时的A、B、C相电流、零序电流值。
  AMDT-□/C05□ 小微系列电动机保护器技术数据

                                                              AMDT-□/C05□ 小微系列电动机保护器数据
  电动机保护器型号
AMDT-0.01/C05□
AMDT-0.02/C05□
AMDT-0.05/C05□
AMDT-0.1/C05□
AMDT-0.2/C05□
AMDT-0.5/C05□
AMDT-1/C05□
AMDT-2/C05□
AMDT-5/C05□
  最大设定电流（A）
0.011
0.023
0.055
0.11
0.23
0.55
1.1
2.3
5.5
  最小设定电流（A）
0.002
0.004
0.01
0.02
0.04
0.1
0.2
0.4
1
  电动机最大功率（KW）
0.0045
0.011
0.022
0.045
0.11
0.22
0.45
1.1
2.2
  电动机最小功率（KW）
0.001
0.002
0.005
0.01
0.02
0.05
0.10
0.22
0.55
          注：表中电动机的额定电压为380V，电动机因型号、极数的不同，相同功率的额定电流会有不同，选用电动机保护器时应以电动机工作电流值为准。
          保  护  功  能：缺相、短路、接地、堵转、过载、电流不平衡、零序、欠载；
          适  用  范  围：额定电压不高于380V，频率为50Hz或60Hz的三相交流电动机；
          工  作  电  源：AC 85V — 265V、DC 85V — 265V；
          功  率  消  耗：小于 2W；
          采  集  精  度：0.5；
          环  境  温  度：- 20℃ — 50℃；
          继 电 器 触 点：AMDT-□/C051：1常开、常闭触点，AC 250V/10A（阻性负载）、DC 30V/10A；
                           AMDT-□/C053：独立2常开触点，AC 220V/5A（阻性负载）、DC 30V/5A；
                           AMDT-□/C054：独立1常开、1常闭触点，AC 220V/5A（阻性负载）、DC 30V/5A；
          零序电流输入阻抗：小于 1Ω；
  AMDT-□/C05□ 小微系列电动机保护器前面板组成
    LED 数码管显示区
       LED 数码管显示区有5位LED数码管，显示电动机的三相电流、零序电流、故障代码及电动机保护器参数。
       LED 数码管显示电动机的A、B、C相电流、零序电流，最左边LED数码管分别以 A、B、C、L 表示A、B、C相电流、零序电流，其余四位LED数码管显示A、B、C相电流、零序
       电流数值。
       在检查、修改电动机保护器参数时，LED数码管显示参数的参数号及参数值，最左边的1位LED数码管显示参数号，其余4位LED数码管显示参数的数值。
    键盘操作区
       R键：复位键，当需要复位操作时按R键。复位操作会使单片机重新初始化、电动机停止运行，在电动机正常运行时，不应进行复位操作。
       M键：存储键，检查、修改电动机保护器参数时先按M键，按一次M键，保存当前显示的参数，并调出后一个或前一个参数，如果参数号位LED数码管右下脚的小数点亮就调出
            前一个参数，否则调出后一个参数。参数修改后，须按M键，新修改的参数才能被保存，如果按M键，没有调出后一个或前一个参数,新修改的参数也就没有被保存，是
            因为新修改的参数数据错误，须修正后再按M键。

序 号 操  作  前 操    作 操  作  后
1 按一次 M 键
2 按一次 M 键

序 号 操  作  前 操    作 操  作  后
1 按一次 M 键
2 按一次 M 键
       ▲键：数据位增值键，每按一次▲键，选定数据位数字加1（数据位数字右下角的小数点亮），当所选定数据位的数字是9时，再按▲键数字变为0。

序 号 操  作  前 操    作 操  作  后
1 按一次 ▲ 键
2 按一次 ▲ 键
3 按一次 ▲ 键
       ►键：标志位移动键。在检查、修改参数时，LED数码管右下脚的小数点是标志位，每按一次►键，表示标志位的小数点就向右移动1位，当标志位小数点移到最右边一位时，
             再按►键，标志位小数点就移到左边数第一位。

序 号 操  作  前 操    作 操  作  后
1 按一次 ► 键
2 按一次 ► 键
       检查、修改参数时，5位LED数码管最左边的1位是参数号，其余4位是数据位。LED数码管右下脚的小数点是标志位，哪一位LED数码管右下脚的小数点被点亮，该位就被选中，
       如果被选中的是数据位，按一次▲键，该位的数字就加1；如果被选中的是参数号位，按M键就调出前一个参数，如果被选中的不是参数号位，按M键就调出后一个参数。
  AMDT-□/C05□ 小微系列电动机保护器故障代码及参数
     电动机故障代码含义
       (1)、EE01：接地；    (2)、EE02：短路；    (3)、EE03：缺相；    (4)、EE04：堵转；    (5)、EE05：电流不平衡；    (6)、EE06：过载；    (7)、EE07：欠载。
     AMDT-□/C05□ 小微系列电动机保护器设置参数
       参数1：设置电动机工作电流，AMDT–0.01、AMDT–0.02、AMDT–0.05、AMDT–0.1、AMDT–0.2、AMDT–0.5保护器的电流设置值每单位0.001A；AMDT–1、AMDT–2、
              AMDT–5保护器的电流设置值每单位0.01A；设置范围是电动机保护器额定值的0.2-1.1倍，出厂设置值是电动机保护器的0.8倍。
       参数2：设置电动机起动过载六（电流大于4倍参数1设置值）、不平衡五（2相或1相电流大于4倍、另1相或2相电流大于2倍且小于3倍参数1设置值）保护时间，每单位0.1秒，
              设置范围：1-300，出厂设置值：30 。
       参数3：设置电动机运行过载六（电流大于4倍参数1设置值）、不平衡五（2相或1相电流大于4倍、另1相或2相电流大于2倍且小于3倍参数1设置值）保护时间，每单位0.1秒，
              设置范围：1-300，出厂设置值：20 。
       参数4：设置电动机欠载电流，AMDT–0.01、AMDT–0.02、AMDT–0.05、AMDT–0.1、AMDT–0.2、AMDT–0.5 保护器的电流设置值每单位 0.001A；AMDT–1、AMDT–2、
              AMDT–5 保护器的电流设置值每单位0.01A；设置范围是保护器额定值的0.1 -1倍，出厂设置值是参数1出厂设置值的0.5倍。
       参数5：设置电动机欠载保护时间，每单位0.1秒，设置范围：1 - 9999，出厂设置值：100。
       参数B：设置自复位功能及自复位时间，参数B的出厂设置值为 B = 0000（无自复位功能），当将参数B设为 B = 1×××时，电动机保护器具有自复位功能，×××是1-999
              分钟的自复位时间。
       参数C：设置零序电流显示功能。以C4C3C2C1四位十进制数表示C参数值，C1是C参数右边数第一位十进制数，C1是显示零序电流设置位。C1=0，显示零序电流；C1=1，不显示
              零序电流，只显示A、B、C相电流。C参数出厂设置值：0000 。
       参数L：设置零序保护电流，每单位0.1mA，设置范围是10 - 2200，出厂设置值：500。
       参数P：设置零序保护时间，每单位0.1秒，设置范围是1 - 9999，出厂设置值：10。
       参数0：设置是否恢复 2、3、4、5、6、7、8、9、A、B号参数出厂设置值，设置值：0000、1111，输入0000，不恢复2、3、4、5、6、7、8、9、A、B号参数出厂设置值；输
              入1111，恢复2、3、4、5、6、7、8、9、A、B号参数出厂设置值。
     AMDT-□/C05□ 小微系列电动机保护器其它保护参数
       AMDT-□/C05□ 小微系列电动机保护器的其它参数都使用优化的缺省值，且不能重新设置。
       1、短路保护时间：0.3秒；
       2、接地保护时间：0.6秒；
       3、缺相保护时间：0.6秒；
       4、1相过载（1相电流大于1倍且小于1.25倍、另2相电流大于0.125倍且小于1倍参数1设置值）保护时间：480秒；
       5、2相过载（2相电流大于1倍且小于1.25倍、另1相电流大于0.125倍且小于1倍参数1设置值）保护时间：360秒；
       6、过载一（3相电流大于1倍且小于1.25倍参数1设置值）保护时间：240秒；
       7、过载二（3相电流大于1.25且小于1.5倍参数1设置值）保护时间：60秒；
       8、过载三（3相电流大于1.5倍且小于2倍参数1设置值）保护时间：30秒；
       9、过载四（3相电流大于2且小于3倍参数1设置值）保护时间：8秒；
       10、过载五（3相电流大于3倍且小于4倍参数1设置值）保护时间：4秒；
       11、不平衡一（2相或1相电流大于1.25倍且小于1.5倍、另1相或2相电流大于0.125倍且小于1倍参数1设置值）保护时间：60秒；
       12、不平衡二（2相或1相电流大于1.5倍且小于2倍、另1相或2相电流大于1倍且小于1.25倍参数1设置值）保护时间：30秒；
       13、不平衡三（2相或1相电流大于2倍且小于3倍、另1相或2相电流大于1.25倍且小于1.5倍参数1设置值）保护时间：8秒；
       14、不平衡四（2相或1相电流大于3倍且小于4倍、另1相或2相电流大于1.5倍且小于2倍参数1设置值）保护时间：4秒；
     AMDT-□/C05□ 小微系列电动机保护器参数注释
       1、上述参数中的过载一、过载二、不平衡一等是为方便说明过载倍数、不平衡程度的表达，具体要看其后的数据范围；
       2、参数2、参数3是堵转保护时间，电动机起动30秒内，使用参数2进行堵转保护；电动机起动30秒后，使用参数3进行堵转保护。
       3、电动机发生1过载、2过载、过载一、过载二、过载三、过载四、过载五故障，保护器跳闸后报EE06（过载）；发生过载六故障，保护器跳闸后报EE04（堵转）；
       4、电动机发生不平衡一、不平衡二、不平衡三、不平衡四故障，保护器跳闸后报 EE05（电流不平衡）；发生不平衡五故障，保护器跳闸后报EE04（堵转）。
  AMDT-□/C05□ 小微系列电动机保护器零序电流保护功能
       AMDT-□/C05□ 小微系列电动机保护器既有接地保护功能，又有零序电流保护功能（需外接 LJ 型零序电流互感器），对于电动机绕组绝缘损坏经电动机外壳产生接地电流
       或位于电动机保护器下端的主电路电缆线绝缘损坏产生接地电流，电动机保护器的接地保护功能都会进行保护，当接地电流大于参数1设定的电流值时，电动机保护器0.6秒
       保护动作，对于变压器中性点接地的供电系统，电动机保护器完全可以对发生上述事故的电动机进行保护。但是，对于变压器中性点不接地的供电系统，电动机绕组或主电
       路电缆线绝缘损坏产生的接地电流是很小的，电动机保护器的接地保护功能是不能发挥作用的。
       AMDT-□/C05□ 小微系列电动机保护器的零序电流保护与接地保护共用故障号 EE01 表示，当AMDT-□/C05□ 小微系列电动机保护器外接 LJ 型零序电流互感器时，零序电
       流保护功能起保护作用；不接 LJ 型零序电流互感器时，接地保护功能起保护作用。
  AMDT-□/C05□ 小微系列电动机保护器的接线

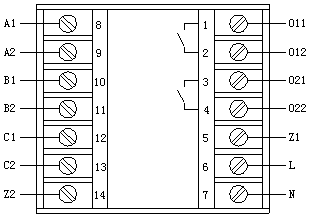

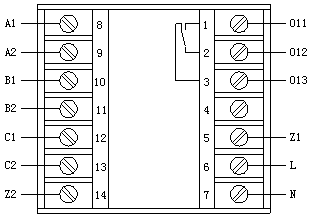

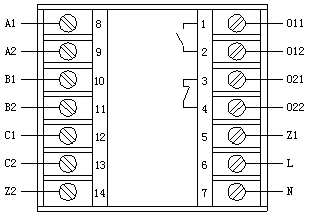

      AMDT-□/C051 小微系列电动机保护器接线端子图 AMDT-□/C053 小微系列电动机保护器接线端子图   AMDT-□/C054 小微系列电动机保护器接线端子图
      AMDT-□/C05□ 小微系列电动机保护器的继电器，在保护器接通工作电源且电动机
       未发生故障时是吸合状态，常开触点闭合；在保护器未接通工作电源或虽接通工作
       电源但电动机发生故障时是非吸合状态，常开触点断开。
     电动机保护器接线端子图
      在AMDT-□/C05□ 小微系列电动机保护器的接线端子中，A1、B1、C1是电动机主
       电路A、B、C相电流流入电动机保护器的接线端子；A2、B2、C2是电动机主电路
       A、B、C相电流流出电动机保护器的接线端子。电动机主电路A、B、C相电压的额
       定值不能高于380V。Z1、Z2是LJ型零序电流互感器接线端子，O11、O12是电动机
       保护器内部继电器触点接线端子，L、N是电动机保护器工作电源接线端子。
     电动机主电路A、B、C相电源线连接方法
       电动机主电路A、B、C相电压的额定值不能高于380V。接线时，把电动机主电路A、
       B、C相流入电动机保护器的电源线分别接到电动机保护器的A1、B1、C1接线端子；
       把电动机主电路A、B、C相流出电动机保护器的电源线分别接到电动机保护器的
       A2、B2、C2接线端子。将Z1、Z2接到LJ型零序电流互感器输出端。
     电动机保护器工作电源
       将电动机保护器的 L、N接线端子接到AC 220V电源上 。
     电动机保护器继电器触点的连接
       将电动机保护器的O11、O12接线端子串接于电动机控制接触器线圈回路中。

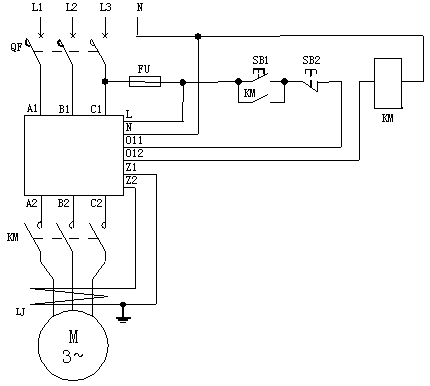

 AMDT-□/C05□ 小微系列电动机保护器应用电气原理图
  AMDT-□/C05□ 小微系列电动机保护器外形及安装尺寸
AMDT-□/C05□ 小微系列电动机保护器外形及安装尺寸
