AMD-□/0001 系 列 电 动 机 保 护 器
  AMD-□/0001 系列电动机保护器特点
     AMD-□/0001 系列电动机保护器前面板有不平衡、过载、短路、缺相、接地故障LED指示灯,在电动机发生电流不平衡、过载、短路、缺相、接地、堵转故障时,通过断开保
      护器内继电器触点停止电动机运行,同时相应故障LED指示灯亮,指示电动机的故障类型。
      AMD-□/0001 系列电动机保护器有2位十进制拨码开关,用于设置电动机工作电流。

  AMD-□/0001 系列电动机保护器前面板组成
      LED指示灯
:AMD-□/0001 系列电动机保护器有6位LED指示灯,用于指示保护器及电动机的工作状态。
                  1.电源指示灯
                    当电动机保护器接通 AC 220V 工作电源后,电源指示灯亮。
                  2.不平衡指示灯
                    当电动机发生不平衡故障并持续到规定时间,电动机保护器断开内部继电器触点停止电动机运行,同时不平衡指示灯亮。
                  3.过载指示灯
                    当电动机发生过载故障并持续到规定时间,电动机保护器断开内部继电器触点停止电动机运行,同时过载指示灯亮。
                  4.短路指示灯
                    当电动机发生短路故障并持续到规定时间,电动机保护器断开内部继电器触点停止电动机运行,同时短路指示灯亮。
                  5.缺相指示灯
                    当电动机发生缺相故障并持续到规定时间,电动机保护器断开内部继电器触点停止电动机运行,同时缺相指示灯亮。
                  6.接地指示灯
                    当电动机发生接地故障并持续到规定时间,电动机保护器断开内部继电器触点停止电动机运行,同时接地指示灯亮。
      十进制拨码开关:AMD-□/0001 系列电动机保护器有2位十进制拨码(BCD)开关,用于设置电动机工作电流。
      复位按钮R:当电动机发生故障或其它有必要进行复位操作时,可进行复位操作,复位后电动机需重新起动才能运行。

  AMD-□/0001 系列电动机保护器技术数据

AMD-□/0001 系列电动机保护器技术数据
 电动机保护器型号 AMD-0.5/O001 AMD-1/O001 AMD-2/O001 AMD-5/O001 AMD-10/O001 AMD-20/O001 AMD-50/O001 AMD-100/O001
 最大设定电流(A) 0.55 1.1 2.3 5.5 9.9
23
55
99
 最小设定电流(A) 0.10 0.2 0.4 1 2
4
10
20
 电动机最大功率(KW) 0.22 0.4 1.1 2.2 4
11
22
45
 电动机最小功率(KW) 0.055 0.11 0.22 0.55 1.1
2.2
5.5
11
 电动机电源穿线孔 Φ(mm) 15 15 15 15 15
15
15
15
      保  护  功  能:缺相、短路、接地、堵转、过载、电流不平衡;                                功  率  消  耗:小于 2W;
      适  用  范  围:额定电压不高于1140V,频率为50Hz或60Hz的三相交流电动机;                   采  集  精  度:1.0;
      工  作  电  压:AC 220V±20%;                                                            环  境  温  度:- 20℃ — 50℃;
      继 电 器 触 点:1常开触点,AC 250V/10A(阻性负载)、DC 30V/10A;
      型  号  说  明

  AMD-□/0001 系列电动机保护器使用说明
     1.AMD-□/0001 系列电动机保护器工作电流设置
        AMD-□/0001 系列电动机保护器有2位十进制拨码开关,用于设置三相交流电动机的工作电流,工作电流以A为单位。
        在AMD-2/O001、AMD-5/O001、AMD-10/O001电动机保护器的前面板上,左边一位十进制拨码开关的下方标有×1,表示该位用于设置电动机工作电流值的个位;右边一位十
        进制拨码开关的下方标有×0.1,表示该位用于设置电动机工作电流值的小数位。2位十进制拨码开关设定值即为电动机的工作电流设定值。例如:×1位拨码开关设定值
        为2,×0.1位拨码开关设定值为3,则电动机的工作电流为2.3A。
        AMD-20/O001、AMD-50/O001、AMD-100/O001 电动机保护器的前面板上,左边一位十进制拨码开关的下方标有×10,表示该位用于设置电动机工作电流值的十位;右边一
        位十进制拨码开关的下方标有×1,表示该位用于设置电动机工作电流值的个位。2位十进制拨码开关设定值即为电动机的工作电流设定值。例如:×10位拨码开关设定值
        为2,×1位拨码开关设定值为3,则电动机的工作电流为23A。
        AMD-0.5/O001 的前面板上,左边一位十进制拨码开关,用于设置电动机工作电流小数值的十分位;右边一位十进制拨码开关,用于设置电动机工作电流小数值的百分位。
        2位十进制拨码开关设定值之和即为电动机的工作电流设定值。如左边十进制拨码开关设为4,右边十进制拨码开关设为5,电动机工作电流的设定值是0.45A。
        当2位拨码开关设定的电流值,在规定的最大、最小电流值范围之外时,电动机保护器的5位故障类型LED灯将全部显示红色,设定值无效。出现这种情况,须重新设定2位
        拨码开关的数值,使其在规定的最大、最小电流值范围之内。
     2.AMD-□/0001 系列电动机保护器保护时间
       1起动过载保护时间
           a.起动过载六(起动电流大于4倍设定值)保护时间:3 秒
             起动过载六保护时间为3秒,当电动机起动电流超过设定值的4倍且持续3秒钟,保护器动作;
           b.起动过载五(起动电流大于3倍且小于4倍设定值)保护时间:6 秒
             起动过载五保护时间为6秒,当电动机起动电流超过设定值的3倍且小于4倍并持续6秒钟,保护器动作;
           c.起动过载四(起动电流大于2倍且小于3倍设定值)保护时间:12 秒
             起动过载四保护时间为12秒,当电动机起动电流超过设定值的2倍且小于3倍并持续12秒钟,保护器动作;
       2)运行过载保护时间
           a. 运行过载六(运行电流大于4倍设定值)保护时间:2 秒
             运行过载六保护时间为2秒,当电动机运行电流超过设定值的4倍且持续2秒钟,保护器动作;
           b.运行过载五(运行电流大于3倍且小于4倍设定值)保护时间:4 秒
             运行过载五保护时间为4秒,当电动机运行电流超过设定值的3倍且小于4倍并持续4秒钟,保护器动作;
           c.运行过载四(运行电流大于2倍且小于3倍设定值)保护时间:8 秒
             运行过载四保护时间为8秒,当电动机运行电流超过设定值的2倍且小于3倍并持续8秒钟,保护器动作。
           d.过载三(3相电流大于1.5倍且小于2倍设定值)保护时间:30秒
             过载三保护时间为30秒,当电动机运行电流大于1.5倍且小于2倍设定值并持续30秒钟,保护器动作;
           e.过载二(3相电流大于1.25且小于1.5倍设定值)保护时间:60秒
             过载二保护时间为60秒,当电动机运行电流大于1.25且小于1.5倍设定值并持续60秒钟,保护器动作;
           f.过载一(3相电流大于1倍且小于1.25倍设定值 )保护时间:240秒
             过载一保护时间为240秒,当电动机运行电流大于1倍且小于1.25倍设定值并持续240秒钟,保护器动作;
           g.2相过载(2相电流大于1倍且小于1.25倍、另1相电流大于0.125倍且小于1倍设定值)保护时间:360秒
             2相过载保护时间为360秒,当电动机2相电流大于1倍且小于1.25倍、另1相电流大于0.125 倍且小于1倍设定值并持续360秒钟,保护器动作;
           h.1相过载(1相电流大于1倍且小于1.25倍、另2相电流大于0.125倍且小于1倍设定值)保护时间:480秒
             1相过载保护时间为480秒,当电动机1相电流大于1倍且小于1.25倍、另2相电流大于0.125 倍且小于1倍设定值并持续480秒钟,保护器动作;
       3)不平衡保护时间
           a.不平衡一(2相或1相电流大于1.25倍且小于1.5倍、另1相或2相电流大于0.125倍且小于1倍设定值)保护时间:60秒
             不平衡一保护时间为60秒,当电动机2相或1相电流大于1.25倍且小于1.5倍、另1相或2相电流大于0.125倍且小于1倍设定值并持续60秒钟,保护器动作;
           b.不平衡二(2相或1相电流大于1.5倍且小于2倍、另1相或2相电流大于1倍且小于1.25倍设定值)保护时间:30秒
             不平衡二保护时间为30秒,当电动机2相或1相电流大于1.5倍且小于2倍、另1相或2相电流大于1倍且小于1.25倍设定值并持续30秒钟,保护器动作;
       4)短路保护时间
           短路保护时间:0.3秒;
       5)接地保护时间
           接地保护时间:0.6秒;
       6)缺相保护时间
           缺相保护时间:0.6秒;
     3.AMD-□/0001 系列电动机保护器保护动作后的处理

AMD-□/0001 系列电动机保护器继电器动作后,其前面板故障LED指示灯亮,消除故障后按复位键R或重新上电,重新起动电动机。

  AMD-□/0001 系列电动机保护器接线端子
     AMD-□/0001 系列电动机保护器继电器使用常开触点,当保护器接有 AC 220V 工作电源且
     电动机没有发生故障的情况下,保护器继电器的触点处于闭合状态。可将保护器继电器触点
     串于电动机控制接触器线圈回路中。

  电动机主电路 A、B、C 相电源线连接方法

      将电动机主电路A、B、C相电源线分别穿过电动机保护器A、B、C相的电源线穿线孔。
  电动机保护器工作电源
      为电动机保护器提供 AC 220V 工作电源。
  电动机保护器继电器触点的连接
      将电动机保护器继电器触点串于电动机控制接触器线圈回路中。

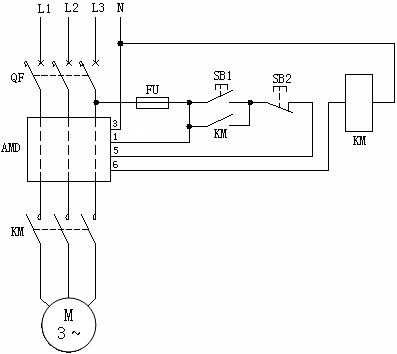

                                                                                              AMD-□/0001 系列电动机保护器应用电气原理图

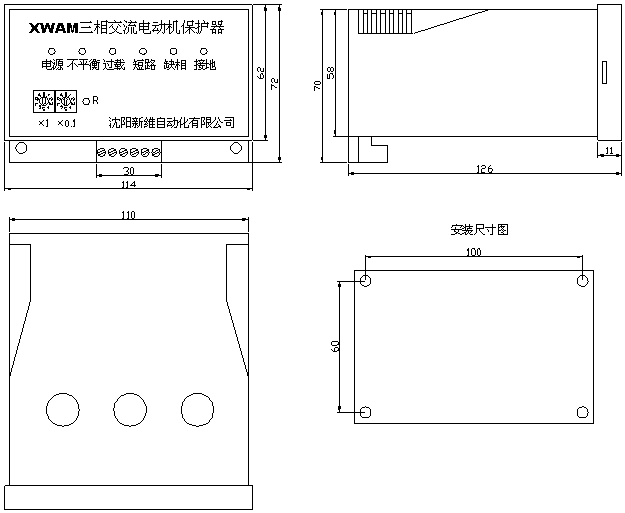

AMD-□/0001 系列电动机保护器外形及安装尺寸
AMD-□/0001 系统电动机保护器外形及安装孔尺寸
