AMDG-□/D601 系 列 电 动 机 保 护 器 |
AMDG-□/D601 系列电动机保护器特点
DSP为核心,数字设定,数字显示,保护功能完备、保护性能可靠,参数设置准确,检测电压。除保护电动机的继电器触点输出信号外,还配有5个电动机状态输出信号和1个
选通、1个清除故障状态输入信号。
|
AMDG-□/D601 系列电动机保护器工作过程
AMDG-□/D601
系列电动机保护器在电动机未发生故障时,显示电动机A、B、C 相电流、电压,当电动机发生接地、短路、缺相、堵转、电流不平衡、过载故障时,继电器触
点O11、O12断开停止电动机运行(故障灯亮),保护器显示故障代码指示故障类型,并且显示电动机发生故障时的A、B、C相电流、电压。电动机故障查清、排除后,采取按复
位按钮R、加清除故障脉冲信号于DI1、使电动机保护器重新上电中的1种方法之后故障状态被清除,继电器触点O11、O12闭合,电动机可重新起动。
保护器在工作过程中,DO1-DO5输出信号表达电动机及保护器工作状态,DI2是DO1-DO5输出信号的选通信号,只有在DI2为高电平时,DO1-DO5输出信号才有效;DI2为低电平时,
DO1-DO5输出信号无意义。
|
AMDG-□/D601 系列电动机保护器技术数据 |
AMDG-□/D601 系列电动机保护器数据 |
电动机保护器型号 |
AMDG-0.5/D601 |
AMDG-1/D601 |
AMDG-2/D601 |
AMDG-5/D601 |
AMDG-10/D601 |
AMDG-20/D601 |
AMDG-50/D601 |
AMDG-100/D601 |
AMDG-150/D601 |
AMDG-200/D601 |
最大工作电流(A) |
0.55 |
1.1 |
2.3 |
5.5 |
11 |
23 |
55 |
110 |
165 |
220 |
最小工作电流(A) |
0.1 |
0.2 |
0.4 |
1 |
2 |
4 |
10 |
20 |
30 |
40 |
电动机最大功率(KW) |
0.22 |
0.4 |
1.1 |
2.2 |
4 |
11 |
22 |
45 |
75 |
110 |
电动机最小功率(KW) |
0.055 |
0.11 |
0.22 |
0.55 |
1.1 |
2.2 |
5.5 |
11 |
18.5 |
22 |
电动机电源穿线孔Φ(mm) |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
30 |
30 |
|
注:表中电动机的额定电压为380V,电动机因型号、极数的不同,相同功率的额定电流会有不同,选用电动机保护器时应以电动机工作电流值为准。
保 护 功 能:缺相、短路、接地、堵转、过载、电流不平衡; 功 率 消 耗:小于 2W;
适 用 范 围:额定电压不高于1140V,频率为50Hz或60Hz的三相交流电动机; 采 集 精 度:0.5;
工 作 电 压:AC 85V — 265V、DC 85V — 265V; 环 境 温 度:- 20℃ — 50℃;
检 测 电 压:AC 0 — 500V(电压显示值可由参数设为检测值的1、1.732、3、5.196倍); DO / DI 电 压:DC 24V±10%;
DO 驱 动 能 力:最大 100mA(DO1-DO5每路最大100mA);
连 接 电 缆:连接主单元与电流检测单元,6×0.3mm2 × 2.2m 双绞屏蔽电缆;
继 电 器 触 点:1常开触点,AC 250V/10A(阻性负载)、DC 30V/10A; |
|
AMDG-□/D601 系列电动机保护器前面板组成
LED 数码管显示区
LED 数码管显示区有5位LED数码管,显示电动机的三相电流、电压、故障代码及电动机保护器参数。
LED 数码管显示电动机的A、B、C相电流、电压,最左边LED数码管分别以A、B、C、U表示A、B、C相电流、电压,其余四位LED数码管显示A、B、C相电流、电压数值。
在检查、修改电动机保护器参数时,LED数码管显示参数的参数号及参数值,最左边的1位LED数码管显示参数号,其余4位LED数码管显示参数的数值。
键盘操作区
R键:复位键,当需要复位操作时按R键。复位操作会使单片机重新初始化、电动机停止运行,在电动机正常运行时,不应进行复位操作。
M键:存储键,检查、修改电动机保护器参数时先按M键,按一次M键,保存当前显示的参数,并调出后一个或前一个参数,如果参数号位LED数码管右下脚的小数点亮就调出
前一个参数,否则调出后一个参数。参数修改后,须按M键,新修改的参数才能被保存,如果按M键,没有调出后一个或前一个参数,新修改的参数也就没有被保存,是
因为新修改的参数数据错误,须修正后再按M键。 |
|
序 号 |
操 作 前 |
操 作 |
操 作 后 |
1 |
|
按一次 M 键 |
|
2 |
|
按一次 M 键 |
|
|
|
|
序 号 |
操 作 前 |
操 作 |
操 作 后 |
1 |
|
按一次 M 键 |
|
2 |
|
按一次 M 键 |
|
|
|
▲键:数据位增值键,每按一次▲键,选定数据位数字加1(数据位数字右下角的小数点亮),当所选定数据位的数字是9时,再按▲键数字变为0。 |
|
序 号 |
操 作 前 |
操 作 |
操 作 后 |
1 |
|
按一次 ▲ 键 |
|
2 |
|
按一次 ▲ 键 |
|
3 |
|
按一次 ▲ 键 |
|
|
|
►键:标志位移动键。在检查、修改参数时,LED数码管右下脚的小数点是标志位,每按一次►键,表示标志位的小数点就向右移动1位,当标志位小数点移到最右边一位时,
再按►键,标志位小数点就移到左边数第一位。 |
|
序 号 |
操 作 前 |
操 作 |
操 作 后 |
1 |
|
按一次 ► 键 |
|
2 |
|
按一次 ► 键 |
|
|
|
检查、修改参数时,5位LED数码管最左边的1位是参数号,其余4位是数据位。LED数码管右下脚的小数点是标志位,哪一位LED数码管右下脚的小数点被点亮,该位就被选中,
如果被选中的是数据位,按一次▲键,该位的数字就加1;如果被选中的是参数号位,按M键就调出前一个参数,如果被选中的不是参数号位,按M键就调出后一个参数。 |
AMDG-□/D601 系列电动机保护器故障代码及参数
电动机故障代码含义
(1)、EE01:接地; (2)、EE02:短路; (3)、EE03:缺相; (4)、EE04:堵转; (5)、EE05:电流不平衡; (6)、EE06:过载。
AMDG-□/D601 系列电动机保护器设置参数
参数1:设置电动机工作电流,AMDG–0.5/D、AMDG–1/D、AMDG–2/D 保护器的电流设置值每单位0.01A;其它每单位0.1A;设置范围是电动机保护器额定值的0.2 - 1.1倍,
出厂设置值是电动机保护器的0.8倍。
参数2:设置电动机起动过载六(电流大于4倍参数1设置值)、不平衡五(2相或1相电流大于4倍、另1相或2相电流大于2倍且小于3倍参数1设置值)保护时间,每单位0.1秒,
设置范围:1-300,出厂设置值:30 。
参数3:设置电动机运行过载六(电流大于4倍参数1设置值)、不平衡五(2相或1相电流大于4倍、另1相或2相电流大于2倍且小于3倍参数1设置值)保护时间,每单位0.1秒,
设置范围:1-300,出厂设置值:20 。
参数4:设置电动机1相过载(1相电流大于1倍且小于1.25倍、另2相电流大于0.125倍且小于1倍参数1设置值)保护时间,每单位0.1秒,设置范围:1-9999,出厂设置值:4800。
参数5:设置电动机2相过载(2相电流大于1倍且小于1.25倍、另1相电流大于0.125倍且小于1倍参数1设置值)保护时间,每单位0.1秒,设置范围:1-9999,出厂设置值:3600。
参数6:设置电动机过载一(3相电流大于1倍且小于1.25倍参数1设置值)保护时间,每单位0.1秒,设置范围:1-9999,出厂设置值:2400。
参数7:设置电动机过载二(3相电流大于1.25且小于1.5倍参数1设置值)、不平衡一(2相或1相电流大于1.25倍且小于1.5倍、另1相或2相电流大于0.125倍且小于1倍参数1设
置值)保护时间,每单位0.1秒,设置范围:1-9999,出厂设置值:600。
参数8:设置电动机过载三(3相电流大于1.5倍且小于2倍参数1设置值)、不平衡二(2相或1相电流大于1.5倍且小于2倍、另1相或2相电流大于1倍且小于1.25倍参数1设置值)
保护时间,每单位0.1秒,设置范围:1-9999,出厂设置值:300。
参数9:设置电动机过载四(3相电流大于2倍且小于3倍参数1设置值)、不平衡三(2相或1相电流大于2倍且小于3倍、另1相或2相电流大于1.25倍且小于1.5倍参数1设置值)
保护时间,每单位0.1秒,设置范围:1-9999,出厂设置值:80。
参数A:设置电动机过载五(3相电流大于3倍且小于4倍参数1设置值)、不平衡四(2相或1相电流大于3倍且小于4倍、另1相或2相电流大于1.5倍且小于2倍参数1设置值)保护
时间,每单位0.1秒,设置范围:1-9999,出厂设置值:40。
参数B:设置自复位功能及自复位时间,参数B的出厂设置值为 B = 0000(无自复位功能),当将参数B设为 B = 1×××时,电动机保护器具有自复位功能,×××是1-999
分钟的自复位时间。
参数C:设置电压倍数,电压显示功能,以C4C3C2C1四位十进制数表示C参数值,C1是C参数右边数第一位十进制数,C2是C参数右边数第二位十进制数。C1是显示电压设置位,
C1=0显示电压;C1=1不显示电压,只显示A、B、C相电流。C2是电压显示值与检测值倍数设置位,C2可设为0、1、2、3这4个数之一,C2=0倍数是1,电压显示值与检
测值相等;C2=1倍数是1.732,如检测电压是220V则显示380V;C2=2倍数是3,如检测电压是220V则显示660V;C2=3倍数是5.196,如检测电压是220V则显示1140V;
C参数出厂设置值:0000 。
参数0:设置是否恢复2、3、4、5、6、7、8、9、A、B号参数出厂设置值,设置值:0000、1111,输入0000,不恢复2、3、4、5、6、7、8、9、A、B号参数出厂设置值;输
入1111,恢复2、3、4、5、6、7、8、9、A、B号参数出厂设置值。
AMDG-□/D601 系列电动机保护器其它保护参数
AMDG-□/D601 系列电动机保护器的其它参数都使用优化的缺省值,且不能重新设置。
1、短路保护时间:0.3秒;
2、接地保护时间:0.6秒;
3、缺相保护时间:0.6秒;
AMDG-□/D601 系列电动机保护器参数注释
1、上述参数中的过载一、过载二、不平衡一等是为方便说明过载倍数、不平衡程度的表达,具体要看其后的数据范围;
2、参数2、参数3是堵转保护时间,电动机起动30秒内,使用参数2进行堵转保护;电动机起动30秒后,使用参数3进行堵转保护。
3、电动机发生1过载、2过载、过载一、过载二、过载三、过载四、过载五故障,保护器跳闸后报EE06(过载);发生过载六故障,保护器跳闸后报EE04(堵转);
4、电动机发生不平衡一、不平衡二、不平衡三、不平衡四故障,保护器跳闸后报 EE05(电流不平衡);发生不平衡五故障,保护器跳闸后报EE04(堵转)。 |
AMDG-□/D601 系列电动机保护器的接线 |
AMDG-□/D601 系列电动机保护器的继电器,在保护器接通工作电源且电动机未发生故障时是吸合状态,常开触点O11、O12闭合;在保护器未接通工作电源或虽接通工
作电源但电动机发生故障时是非吸合状态,常开触点O11、O12断开。 电动机保护器接线端子图
IA1、IA2、IB1、IB2、IC1、IC2是检测A、B、C相电流的信号接线端子,L、N是电动机保护器AC 220V工作电源的接线端子,O11、O12是电动机保护器内部继电器触点的接线
端子。V1、V2是检测电压(AC 0-500V)接线端子,当检测电压高于500V时,应采用电压互感器降到500V以下,例如要检测660V电压,应将电压降为220V,再把参数C的C2设
为2;要检测1140V电压,应将电压降为220V,再把参数C的C2设为3。
DC+、GND是外部DC 24V电源的正、负接线端子。DI1是清除故障输入信号接线端子,DI2是DO1-DO5输出信号的选通信号接线端子,只有在DI2为高电平时DO1-DO5输出信号才有
意义,DI2为低电平时DO1-DO5输出信号无意义。DO1-DO5是电动机、保护器工作状态输出信号接线端子。
DI1、DI2、DO1-DO5与电动机、保护器工作状态的关系如下表。表中的 ╳ ,对DI2表示该位无论是0还是1都对输出信号无影响;对DO1-DO5表示输出信号无意义。表中的故障
“预警状态”是指电动机虽出现故障,但还没到设定的报警时间,电动机还在运行;表中的故障“报警状态”是指电动机出现故障且已到设定的报警时间,保护器O11、O12已
经断开停止了电动机的运行。 |
DI2 |
DI1 |
DO5 |
DO4 |
DO3 |
DO2 |
DO1 |
电动机、保护器工作状态 |
╳ |
1 |
╳ |
╳ |
╳ |
╳ |
╳ |
清除故障状态 |
0 |
0 |
1 |
1 |
1 |
1 |
1 |
选通信号 DI2 无效,DO1-DO5 信号输出无效 |
1 |
0 |
1 |
1 |
1 |
1 |
0 |
电动机接地故障,保护器处于接地预警状态 |
1 |
0 |
1 |
1 |
1 |
0 |
1 |
电动机短路故障,保护器处于短路预警状态 |
1 |
0 |
1 |
1 |
1 |
0 |
0 |
电动机缺相故障,保护器处于缺相预警状态 |
1 |
0 |
1 |
1 |
0 |
1 |
1 |
电动机堵转故障,保护器处于堵转预警状态 |
1 |
0 |
1 |
1 |
0 |
1 |
0 |
电动机电流不平衡故障,保护器处于电流不平衡故障预警状态 |
1 |
0 |
1 |
1 |
0 |
0 |
1 |
电动机过载故障,保护器处于过载预警状态 |
1 |
0 |
1 |
0 |
1 |
0 |
1 |
电动机未起动 |
1 |
0 |
1 |
0 |
1 |
0 |
0 |
电动机正常运行,无故障 |
1 |
0 |
0 |
1 |
1 |
1 |
0 |
电动机发生接地故障,保护器处于接地报警状态 |
1 |
0 |
0 |
1 |
1 |
0 |
1 |
电动机发生短路故障,保护器处于短路报警状态 |
1 |
0 |
0 |
1 |
1 |
0 |
0 |
电动机发生缺相故障,保护器处于缺相报警状态 |
1 |
0 |
0 |
1 |
0 |
1 |
1 |
电动机发生堵转故障,保护器处于堵转报警状态 |
1 |
0 |
0 |
1 |
0 |
1 |
0 |
电动机电流不平衡故障,保护器处于电流不平衡故障报警状态 |
1 |
0 |
0 |
1 |
0 |
0 |
1 |
电动机发生过载故障,保护器处于过载报警状态 |
|
|
|

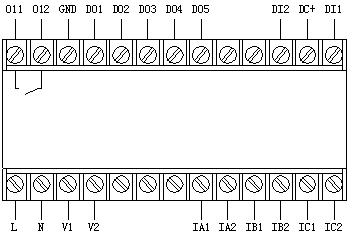

AMDG-□/D601 系列保护器主单元接线端子图 |
|
AMDG-□/D601 系列保护器电流检测单元接线端子图 |

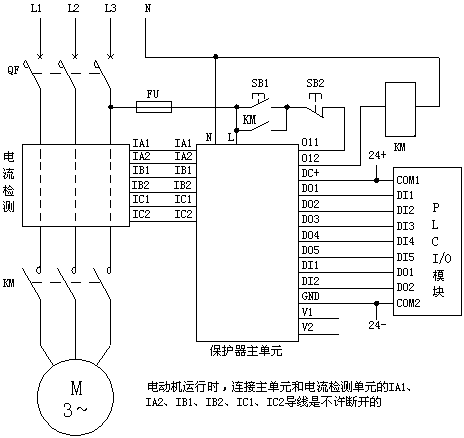

AMDG-□/D601 系列电动机保护器DO连接PLC电气原理图 |
电动机保护器接线方法
将电动机主电路A、B、C相电源线分别穿过电动机保护器电流检测单元的穿线孔;将电动机保护器的L、N接线端子接到AC 220V电源上;将电动机保护器的O11、O12接线端子
串接于电动机控制接触器线圈回路中。用屏蔽双绞线分别连接电动机保护器主单元及电流检测单元的IA1、IA2、IB1、IB2、IC1、IC2。将要检测的电压接到V1、V2接线端子。
特别需要注意,电流检测单元与电流互感器电气特性相同,电动机运行时,连接主单元和电流检测单元的IA1、IA2、IB1、IB2、IC1、IC2导线是不许断开的。
电动机保护器的DO1-DO5连接PLC输入模块的DI1-DI5通道,电动机保护器的DI1、DI2连接PLC输出模块的DO1、DO2通道,PLC输入模块DI1-DI5的公共端子COM1连接DC 24V的
正极,PLC输出模块DO1、DO2的公共端子COM2连接DC 24V的负极。
PLC输出模块的DO1,平时应输出低电平,对电动机保护器的DI1没有影响,当电动机发生故障后,DO1输出高电平再输出低电平(正脉冲)清除电动机保护器故障状态,电动
机可重新起动。PLC要读取保护器的DO1-DO5信号时,须将PLC的DO2输出高电平。
PLC、DCS或计算机读取多台AMDG-□/D601 系列电动机保护器原理如下图。PLC的DI1-DI5是输入模块的输入信号接线端子,COM1是输入模块的输入信号公共接线端子。PLC的
DO1-DOn是输出模块的输出信号接线端子,COM2是输出模块的输出信号公共接线端子。
PLC的DO1-DOn是读取1#-n#保护器状态的选通输出信号,要读取哪个保护器的状态,就要将对应该保护器的DO输出高电平,在任何时刻,DO1-DOn中只能有一个是高电平。 |
|
PLC读取多台 AMDG-□/D601 系列电动机保护器电气原理图 |
PLC、DCS或计算机读取多台AMDG-□/D601 系列电动机保护器的控
制时序如右图。DO1-DOn是PLC、DCS或计算机读取1#- n#保护器状
态的选通输出信号,要读取哪个保护器的状态,就要将对应该保护
器的DO输出高电平,在任何时刻,DO1-DOn中只能有一个是高电平,
在同一时刻如DO1-DOn中有多个是高电平,PLC、DCS或计算机的输
入信号DI1-DI5无意义 。
|
|
|
AMDG-□/D601 系列电动机保护器主单元外形及安装尺寸 |
PLC读取多台 AMDG-□/D601 系列电动机保护器时序图 |
|
AMDG-□/D601 系列电动机保护器主单元外形及安装孔尺寸 |
AMDG-□/D601 系列电动机保护器电流检测单元外形及安装尺寸 |
|
穿线孔直径 Φ20mm 的电流检测单元外形及安装尺寸 |
穿线孔直径 Φ30mm 的电流检测单元外形及安装尺寸 |
|
