AMDG-X/F11□ 系 列 电 动 机 保 护 器 |
AMDG-X/F11□ 系列电动机保护器特点
AMDG-X/F11□ 系列电动机保护器在电动机正常运行时,显示电动机的A、B、C相电流、电压、零序电流;当电动机发生接地、短路、缺相、堵转、电流不平衡、过载、零序故
障时,断开内部继电器触点停止电动机运行(故障指示灯亮),同时显示故障代码指示电动机的故障类型,并且显示电动机发生故障时的A、B、C 相电流、电压、零序电流值。
AMDG-X/F11□ 系列电动机保护器配有 4 路与保护电路及 DSP 隔离的 4-20mA 模拟量输出,通过设置参数可改变 4-20mA 模拟量表示的电动机 A、B、C 相电流范围。 |
AMDG-X/F11□ 系列电动机保护器技术数据 |
电流互感器一次电流X (A) |
100 |
150 |
200 |
300 |
400 |
500 |
600 |
800 |
1000 |
1200 |
1600 |
最大设定作电流(A) |
100 |
150 |
200 |
300 |
400 |
500 |
600 |
800 |
1000 |
1200 |
1600 |
最小设定电流(A) |
20 |
30 |
40 |
60 |
80 |
100 |
120 |
160 |
200 |
240 |
320 |
电动机最大功率(KW) |
45 |
75 |
110 |
160 |
200 |
250 |
315 |
355 |
500 |
600 |
800 |
电动机最小功率(KW) |
11 |
15 |
22 |
30 |
45 |
55 |
75 |
90 |
110 |
132 |
160 |
|
注:表中电动机的额定电压为380V,电动机因型号、极数的不同,相同功率的额定电流会有不同,选用电动机保护器时应以电动机工作电流值为准。 |
保 护 功 能:缺相、短路、接地、堵转、过载、电流不平衡、零序;
适 用 范 围:额定电压不高于1140V,频率为50Hz或60Hz的三相交流电动机;
工 作 电 压:AC 85V — 265V、DC 85V — 265V;
检 测 电 压:AC 0 — 500V(电压显示值可由参数设为检测值的1、1.732、3、5.196倍);
功 率 消 耗:小于 2W;
采 集 精 度:0.5;
环 境 温 度:- 20℃ — 50℃;
4-20mA负载电阻:小于 600Ω;
零序电流输入阻抗:小于 1Ω; 继 电 器 触 点:AMDG-X/F111:1常开、常闭触点,AC 250V/10A(阻性负载)、DC 30V/10A;
AMDG-X/F112:2常开、常闭触点,AC 220V/5A(阻性负载)、DC 30V/5A;
AMDG-X/F11□ 系列电动机保护器前面板组成 |
|
|
LED 数码管显示区
LED 数码管显示区有5位LED数码管,显示电动机的三相电流、电压、零序电流、故障代码及电动机保护器参数。
LED 数码管显示电动机的A、B、C相电流、电压、零序电流,最左边LED数码管分别以A、B、C、U、L 表示A、B、C相电流、电压、零序电流,其余四位LED数码管显示A、B、
C相电流、电压、零序电流数值。
在检查、修改电动机保护器参数时,LED数码管显示参数的参数号及参数值,最左边的1位LED数码管显示参数号,其余4位LED数码管显示参数的数值。
键盘操作区
R键:复位键,当需要复位操作时按R键。复位操作会使单片机重新初始化、电动机停止运行,在电动机正常运行时,不应进行复位操作。
M键:存储键,检查、修改电动机保护器参数时先按M键,按一次M键,保存当前显示的参数,并调出后一个或前一个参数,如果参数号位LED数码管右下脚的小数点亮就调出
前一个参数,否则调出后一个参数。参数修改后,须按M键,新修改的参数才能被保存,如果按M键,没有调出后一个或前一个参数,新修改的参数也就没有被保存,是
因为新修改的参数数据错误,须修正后再按M键。 |
|
序 号 |
操 作 前 |
操 作 |
操 作 后 |
1 |
|
按一次 M 键 |
|
2 |
|
按一次 M 键 |
|
|
|
|
序 号 |
操 作 前 |
操 作 |
操 作 后 |
1 |
|
按一次 M 键 |
|
2 |
|
按一次 M 键 |
|
|
|
▲键:数据位增值键,每按一次▲键,选定数据位数字加1(数据位数字右下角的小数点亮),当所选定数据位的数字是9时,再按▲键数字变为0。 |
|
序 号 |
操 作 前 |
操 作 |
操 作 后 |
1 |
|
按一次 ▲ 键 |
|
2 |
|
按一次 ▲ 键 |
|
3 |
|
按一次 ▲ 键 |
|
|
|
►键:标志位移动键。在检查、修改参数时,LED数码管右下脚的小数点是标志位,每按一次►键,表示标志位的小数点就向右移动1位,当标志位小数点移到最右边一位时,
再按►键,标志位小数点就移到左边数第一位。 |
|
序 号 |
操 作 前 |
操 作 |
操 作 后 |
1 |
|
按一次 ► 键 |
|
2 |
|
按一次 ► 键 |
|
|
|
检查、修改参数时,5位LED数码管最左边的1位是参数号,其余4位是数据位。LED数码管右下脚的小数点是标志位,哪一位LED数码管右下脚的小数点被点亮,该位就被选中,
如果被选中的是数据位,按一次▲键,该位的数字就加1;如果被选中的是参数号位,按M键就调出前一个参数,如果被选中的不是参数号位,按M键就调出后一个参数。 |
AMDG-X/F11□ 系列电动机保护器故障代码及参数
电动机故障代码含义
(1)、EE01:接地; (2)、EE02:短路; (3)、EE03:缺相; (4)、EE04:堵转; (5)、EE05:电流不平衡; (6)、EE06:过载。
AMDG-X/F11□ 系列电动机保护器设置参数
参数1:设置电动机工作电流,每单位1A;设置范围是参数D设定值的0.2-1倍,出厂设置值是参数D设定值的0.8倍;电动机工作电流的设定值如不在参数D设定值的0.2-1倍
之内,电动机保护器的继电器不吸合,电动机无法起动,如出现这种情况只需重新修改参数1、参数D的设定值。出厂设置值:240。
参数2:设置电动机起动过载六(电流大于4倍参数1设置值)、不平衡五(2相或1相电流大于4倍、另1相或2相电流大于2倍且小于3倍参数1设置值)保护时间,每单位0.1秒,
设置范围:1-300,出厂设置值:30 。
参数3:设置电动机运行过载六(电流大于4倍参数1设置值)、不平衡五(2相或1相电流大于4倍、另1相或2相电流大于2倍且小于3倍参数1设置值)保护时间,每单位0.1秒,
设置范围:1-300,出厂设置值:20 。
参数4:设置电动机1相过载(1相电流大于1倍且小于1.25倍、另2相电流大于0.125倍且小于1倍参数1设置值)保护时间,每单位0.1秒,设置范围:1-9999,出厂设置值:4800。
参数5:设置电动机2相过载(2相电流大于1倍且小于1.25倍、另1相电流大于0.125倍且小于1倍参数1设置值)保护时间,每单位0.1秒,设置范围:1-9999,出厂设置值:3600。
参数6:设置电动机过载一(3相电流大于1倍且小于1.25倍参数1设置值)保护时间,每单位0.1秒,设置范围:1-9999,出厂设置值:2400。
参数7:设置电动机过载二(3相电流大于1.25且小于1.5倍参数1设置值)、不平衡一(2相或1相电流大于1.25倍且小于1.5倍、另1相或2相电流大于0.125倍且小于1倍参数1设
置值)保护时间,每单位0.1秒,设置范围:1-9999,出厂设置值:600。
参数8:设置电动机过载三(3相电流大于1.5倍且小于2倍参数1设置值)、不平衡二(2相或1相电流大于1.5倍且小于2倍、另1相或2相电流大于1倍且小于1.25倍参数1设置值)
保护时间,每单位0.1秒,设置范围:1-9999,出厂设置值:300。
参数9:设置电动机过载四(3相电流大于2倍且小于3倍参数1设置值)、不平衡三(2相或1相电流大于2倍且小于3倍、另1相或2相电流大于1.25倍且小于1.5倍参数1设置值)
保护时间,每单位0.1秒,设置范围:1-9999,出厂设置值:80。
参数A:设置电动机过载五(3相电流大于3倍且小于4倍参数1设置值)、不平衡四(2相或1相电流大于3倍且小于4倍、另1相或2相电流大于1.5倍且小于2倍参数1设置值)保护
时间,每单位0.1秒,设置范围:1-9999,出厂设置值:40。
参数B:设置自复位功能及自复位时间,参数B的出厂设置值为 B = 0000(无自复位功能),当将参数B设为 B = 1×××时,电动机保护器具有自复位功能,×××是1-999
分钟的自复位时间。
参数C:设置电压倍数,电压、零序电流显示选择、4-20mA输出变量选择、4-20mA输出电流范围,以C4C3C2C1四位十进制数表示C参数值,C1、C2、C3、C4分别是C参数右边
数第一位、第二位、第三位、第四位十进制数。C1是电压、零序电流显示选择位,C1=0,显示电压、零序电流C1=1,不显示电压;C1=2,不显示 零序电流。C1=3,
不显示电压、零序电流,只显示A、B、C相电流。C2是电压显示值与检测值倍数设置位,C2可设为0、1、2、3这4个数之一,C2=0倍数是1,电压显示值与检测值相等;
C2=1倍数是1.732,如检测电压是220V则显示380V;C2=2倍数是3,如检测电压是220V则显示660V;C2=3倍数是5.196,如检测电压是220V则显示1140V。C3是4-20mA
输出变量选择位,C3=0,4-20mA输出的I1、I2、I3、I4信号分别是A、B、U、L;C3=1,4-20mA输出的I1、I2、I3、I4信号分别是B、C、U、L;C3=2,4-20mA输出的I1、
I2、I3、I4信号分别是A、C、U、L;C3=3,4-20mA输出的I1、I2、I3、I4信号分别是A、B、C、U;C3=4,4-20mA输出的I1、I2、I3、I4信号分别是A、B、C、L。C4是
4-20mA输出电流范围选择位,C4=0、1、2、3、4、5、6、7、8,对应的4-20mA输出表示A、B、C相电流分别是参数D设定值的1、1.5、2、2.5、3、3.5、4、4.5、5倍,
出厂时C参数为0000。
参数D:设置电流互感器一次电流额定值,可以是100、150、200、300、400、500、600、800、1000、1200、1600之一,出厂设置值:300。
参数L:设置零序保护电流,每单位0.1mA,设置范围是10 - 2200,出厂设置值:500。
参数P:设置零序保护时间,每单位0.1秒,设置范围是1- 9999,出厂设置值:10。
参数0:设置是否恢复 2、3、4、5、6、7、8、9、A、B号参数出厂设置值,设置值:0000、1111,输入0000,不恢复2、3、4、5、6、7、8、9、A、B号参数出厂设置值;输
入1111,恢复2、3、4、5、6、7、8、9、A、B号参数出厂设置值。
AMDG-X/F11□ 系列电动机保护器其它保护参数
AMDG-X/F11□ 系列电动机保护器的其它参数都使用优化的缺省值,且不能重新设置。
1、短路保护时间:0.3秒;
2、接地保护时间:0.6秒;
3、缺相保护时间:0.6秒;
AMDG-X/F11□ 系列电动机保护器参数注释
1、上述参数中的过载一、过载二、不平衡一等是为方便说明过载倍数、不平衡程度的表达,具体要看其后的数据范围;
2、参数2、参数3是堵转保护时间,电动机起动30秒内,使用参数2进行堵转保护;电动机起动30秒后,使用参数3进行堵转保护。
3、电动机发生1过载、2过载、过载一、过载二、过载三、过载四、过载五故障,保护器跳闸后报EE06(过载);发生过载六故障,保护器跳闸后报EE04(堵转);
4、电动机发生不平衡一、不平衡二、不平衡三、不平衡四故障,保护器跳闸后报 EE05(电流不平衡);发生不平衡五故障,保护器跳闸后报EE04(堵转)。 |
AMDG-X/F11□ 系列电动机保护器零序电流保护功能
AMDG-X/F11□ 系列电动机保护器既有接地保护功能,又有零序电流保护功能(需外接 LJ 型零序电流互感器),对于电动机绕组绝缘损坏经电动机外壳产生接地电流或位
于电动机保护器下端的主电路电缆线绝缘损坏产生接地电流,电动机保护器的接地保护功能都会进行保护,当接地电流大于参数 1 设定的电流值时,电动机保护器 0.6秒
保护动作,对于变压器中性点接地的供电系统,电动机保护器完全可以对发生上述事故的电动机进行保护。但是,对于变压器中性点不接地的供电系统,电动机绕组或主电
路电缆线绝缘损坏产生的接地电流是很小的,电动机保护器的接地保护功能是不能发挥作用的。
AMDG-X/F11□ 系列电动机保护器的零序电流保护与接地保护共用故障号 EE01 表示,当AMDG-X/F11□ 系列电动机保护器外接 LJ 型零序电流互感器时,零序电流保护功能
起保护作用;不接 LJ 型零序电流互感器时,接地保护功能起保护作用。 |
AMDG-X/F11□ 系列电动机保护器 4-20mA 模拟量输出
AMDG-X/F11□ 系列电动机保护器有4路与采集、保护电路及DSP相隔离的4-20mA输出信号,这4路4-20mA输出信号可输出A、B、C相电流、电压、零序电流中的4个变量。通
过设置参数C,可改变A、B、C相电流、电压的4-20mA模拟量表示的电流、电压范围。零序电流的4-20mA 模拟量表示的零序电流范围是固定不变的。以C4C3C2C1四位十进制
数表示C参数值,C1、C2、C3、C4分别是C参数右边数第一、第二、第三、第四位十进制数。C1是显示电压、零序电流选择位,C2 是电压显示值与检测值倍数设置位,C3是
4-20mA信号输出A、B、C相电流、电压、零序电流选择位,C4选择4-20mA输出电流范围。C4 = 0、1、2、3、4、5、6、7、8,对应的4-20mA输出表示 A、B、C相电流分别是
参数D设定值的1、1.5、2、2.5、3、3.5、4、4.5、5倍。 |
|
图1 C4=0对应的4-20mA表示的电流范围 |
图2 C4=2对应的4-20mA表示的电流范围 |
|
在图1、图2中,I1表示A、B、C相电流(参数D设定值的倍数),I2表示4-20mA模拟量输出值(mA)。C4=0,20mA对应的A、B、C相电流是参数D设定值的1倍;C4=2,20mA对
应的A、 B、C相电流是参数D设定值的2倍。
C4 = 0、1、2、3、4、5、6、7、8,对应的4-20mA输出表示A、B、C相电流(参数D设定值的倍数)如下表。 |
C4 |
4mA |
8mA |
12mA |
16mA |
20mA |
0 |
0 |
0.25 |
0.5 |
0.75 |
1 |
1 |
0 |
0.375 |
0.75 |
1.125 |
1.5 |
2 |
0 |
0.5 |
1 |
1.5 |
2 |
3 |
0 |
0.625 |
1.25 |
1.875 |
2.5 |
4 |
0 |
0.75 |
1.5 |
2.25 |
3 |
5 |
0 |
0.875 |
1.75 |
2.625 |
3.5 |
6 |
0 |
1 |
2 |
3 |
4 |
7 |
0 |
1.125 |
2.25 |
3.375 |
4.5 |
8 |
0 |
1.25 |
2.5 |
3.75 |
5 |
|
|
|
图3 电压的4-20mA表示的电压范围 |
图4 零序电流的4-20mA表示的零序电流范围 |
|
电压检测值的范围是0 - 500V,C2 = 0、1、2、3时,电压(电压显示值)值分别为检测值的1、1.732、3、5.196倍,电压(电压显示值)的4-20mA模拟量表示的电压值范
围分别是0 - 500V、0 - 866V、0 - 1500V、0 - 2598V。零序电流的4-20mA模拟量表示的零序电流范围是固定的,与C2、C4的设置值无关 。
电压(电压显示值)、零序电流的4-20mA模拟量表示的电压、零序电流的关系如图3、图4。在图3、图4中,U是电压值,I3是零序电流值,I2是与电压、零序电流值成比例
的4-20mA模拟量输出值。电压(电压显示值)U以电压显示值范围的百分数表示;零序电流I3是零序电流的实际值。 |
AMDG-X/F11□ 系列电动机保护器的接线 |
AMDG-X/F11□ 系列电动机保护器的继电器,在保护器接通工作电源且电动机未发生故障时是吸合状态,常开触点闭合、常闭触点断开;在保护器未接通工作电源或虽接通工
作电源但电动机发生故障时是非吸合状态,常开触点断开、常闭触点闭合。 电动机保护器接线端子图
IA1、IA2、IB1、IB2、IC1、IC2是检测A、B、C相电流的信号接线端子,L、N是电动机保护器工作电源的接线端子,Z1、Z2是LJ型零序电流互感器接线端子,O11、O12 是电
动机保护器内部继电器触点的接线端子,V1、V2是检测电压(AC 0-500V)接线端子,当检测电压高于500V时,应采用电压互感器降到500V以下,例如要检测660V电压,应
将电压降为220V,再把参数C的C2设为2;要检测1140V电压,应将电压降为220V,再把参数C的C2设为3。I1、I2、I3、I4是4-20mA输出信号的正极,GND是4-20mA输出信号的
负极。 |
|
|
AMDG-X/F111 系列保护器主单元接线端子图 |
|
AMDG-X/F112 系列保护器主单元接线端子图 |

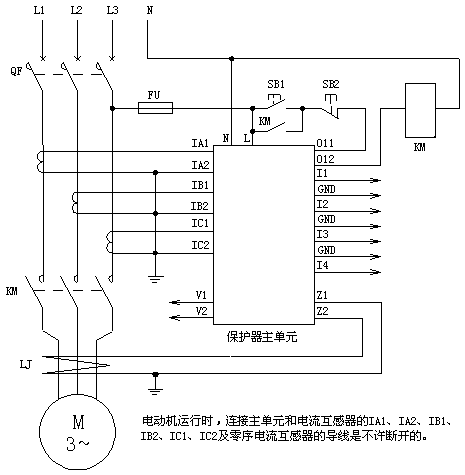

AMDG-X/F11□ 系列电动机保护器应用电气原理图 |
电动机保护器接线方法
将电动机主电路A、B、C相电源线分别接到A、B、C相电流互感器一次的接线端;将电动机保护器的L、N接线端子接到AC 220V电源上;将电动机保护器的O11、O12接线端子串
接于电动机控制接触器线圈回路中;将Z1、Z2接到LJ型零序电流互感器的输出端;用导线分别将IA1、IA2、IB1、IB2、IC1、IC2接到A、B、C相电流互感器二次接线端子;将
要检测的电压接到V1、V2接线端子;将 I1、I2、I3、I4及GND接到4-20mA检测的输入端。
特别需要注意,电动机运行时,连接主单元和电流互感器二次接线端子的IA1、IA2、IB1、IB2、IC1、IC2及零序电流互感器的导线是不许断开的。 |
AMDG-X/F11□ 系列电动机保护器主单元外形及安装尺寸 |
|
AMDG-X/F11□ 系列电动机保护器主单元外形及安装孔尺寸 |
