主要特点：单片机为核心，数字设定、数字显示，保护功能完备、保护性能可靠。按键设置保护参数，4位LED数码管显示三相电流
及零序电流、故障代码、保护参数。 |
基本保护功能：接地、短路、缺相、堵转、电流不平衡、过载；
可选保护功能：零序；
适用范围：额定电压不高于1140V，频率为50Hz、60Hz的三相交流电动机；
技术数据：(型号省略了AMDM-□/O0□□中的/O0□□) |
工作电源：AC 85V — 265V、DC 85V — 265V；
采集精度：1.0；
环境温度：- 20℃ — 50℃；
功率消耗：小于 2W； |
|
电动机保护器型号 |
AMDM - 0.5 |
AMDM - 1 |
AMDM - 2 |
AMDM - 5 |
AMDM - 10 |
AMDM - 20 |
AMDM - 50 |
AMDM - 100 |
AMDM - 150 |
AMDM - 200 |
|
最大设定电流（A） |
0.55 |
1.1 |
2.3 |
5.5 |
11 |
23 |
55 |
110 |
165 |
220 |
|
最小设定电流（A） |
0.1 |
0.2 |
0.4 |
1 |
2 |
4 |
10 |
20 |
30 |
40 |
|
电动机最大功率（KW） |
0.22 |
0.4 |
1.1 |
2.2 |
4 |
11 |
22 |
45 |
75 |
110 |
|
电动机最小功率（KW） |
0.055 |
0.11 |
0.22 |
0.55 |
1.1 |
2.2 |
5.5 |
11 |
18.5 |
22 |
|
电动机电源穿线孔Φ（mm） |
15 |
15 |
15 |
15 |
15 |
15 |
15 |
15 |
29 |
29 |
|

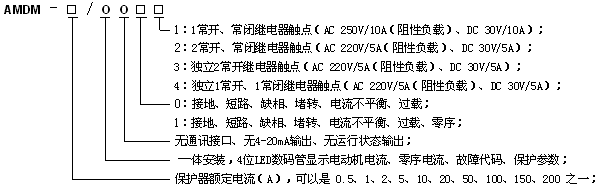

| 型号说明： |
 |
|
|
