| AMDP-□/C611 系 列 电 动 机 保 护 器 |

          | AMDP-□/C611 系列电动机保护器特点 DSP为核心,数字设定,数字显示,保护功能完备、保护性能可靠,参数设置准确,零序电流检测。除保护电动机的继电器触点输出信号外,还配有5个电动机状态输出信号
 和1个选通、1个清除故障状态输入信号。
 |

          | AMDP-□/C611 系列电动机保护器工作过程 AMDP-□/C611 系列电动机保护器在电动机未发生故障时,显示电动机A、B、C
 相及零序电流,当电动机发生接地、短路、缺相、堵转、电流不平衡、过载、零序故障时,继
 电器触点O11、O12断开停止电动机运行(故障灯亮),保护器显示故障代码指示故障类型,并且显示电动机发生故障时的A、B、C相及零序电流。电动机故障查清、排除后,采
 取按复位按钮R、加清除故障脉冲信号于DI1、使电动机保护器重新上电中的1种方法之后故障状态被清除,继电器触点O11、O12闭合,电动机可重新起动。
 保护器在工作过程中,DO1-DO5输出信号表达电动机及保护器工作状态,DI2是DO1-DO5输出信号的选通信号,只有在DI2为高电平时,DO1-DO5输出信号才有效;DI2为低电平时,
 DO1-DO5输出信号无意义。
 |

          | AMDP-□/C611 系列电动机保护器技术数据 |

          |

              | AMDP-□/C611 系列电动机保护器数据 |
              | 电动机保护器型号 | AMDP-0.5/C611 | AMDP-1/C611 | AMDP-2/C611 | AMDP-5/C611 | AMDP-10/C611 | AMDP-20/C611 | AMDP-50/C611 | AMDP-100/C611 | AMDP-150/C611 | AMDP-200/C611 |
              | 最大工作电流(A) | 0.55 | 1.1 | 2.3 | 5.5 | 11 | 23 | 55 | 110 | 165 | 220 |
              | 最小工作电流(A) | 0.1 | 0.2 | 0.4 | 1 | 2 | 4 | 10 | 20 | 30 | 40 |
              | 电动机最大功率(KW) | 0.22 | 0.4 | 1.1 | 2.2 | 4 | 11 | 22 | 45 | 75 | 110 |
              | 电动机最小功率(KW) | 0.055 | 0.11 | 0.22 | 0.55 | 1.1 | 2.2 | 5.5 | 11 | 18.5 | 22 |
              | 电动机电源穿线孔Φ(mm) | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 30 | 30 |  |

          | 注:表中电动机的额定电压为380V,电动机因型号、极数的不同,相同功率的额定电流会有不同,选用电动机保护器时应以电动机工作电流值为准。 保  护  功  能:缺相、短路、接地、堵转、过载、电流不平衡、零序;
 |

          |

              | 适  用  范  围:额定电压不高于1140V,频率为50Hz或60Hz的三相交流电动机; 工  作  电  压:AC 85V — 265V、DC 85V — 265V;
 功  率  消  耗:小于 2W;
 采  集  精  度:0.5;
 环  境  温  度:- 20℃ — 50℃;
 DO / DI 电  压:DC 24V±10%;
 DO 驱 动 能 力:最大 100mA(DO1-DO5每路最大100mA);
 连  接  电  缆:连接主单元与电流检测单元,6×0.3 mm2 × 2.2 m 双绞屏蔽电缆;
 继 电 器 触 点:1常开触点,AC 250V/10A(阻性负载)、DC 30V/10A;
 零序电流输入阻抗:小于 1Ω;

 |  |  |

          | AMDP-□/C611 系列电动机保护器前面板组成 LED 数码管显示区
 LED 数码管显示区有5位LED数码管,显示电动机的三相电流、零序电流、故障代码及电动机保护器参数。
 LED 数码管显示电动机的A、B、C相电流、零序电流,最左边LED数码管分别以 A、B、C、L 表示A、B、C相电流、零序电流,其余四位LED数码管显示A、B、C相电流、零序
 电流数值。
 在检查、修改电动机保护器参数时,LED数码管显示参数的参数号及参数值,最左边的1位LED数码管显示参数号,其余4位LED数码管显示参数的数值。
 键盘操作区
 R键:复位键,当需要复位操作时按R键。复位操作会使单片机重新初始化、电动机停止运行,在电动机正常运行时,不应进行复位操作。
 M键:存储键,检查、修改电动机保护器参数时先按M键,按一次M键,保存当前显示的参数,并调出后一个或前一个参数,如果参数号位LED数码管右下脚的小数点亮就调出
 前一个参数,否则调出后一个参数。参数修改后,须按M键,新修改的参数才能被保存,如果按M键,没有调出后一个或前一个参数,新修改的参数也就没有被保存,是
 因为新修改的参数数据错误,须修正后再按M键。
 |

          |

              |  |

                    | 序 号 | 操  作  前 | 操    作 | 操  作  后 |
                    | 1 |  | 按一次 M 键 |  |
                    | 2 |  | 按一次 M 键 |  |  |  |

          |

              |  |

                    | 序 号 | 操  作  前 | 操    作 | 操  作  后 |
                    | 1 |  | 按一次 M 键 |  |
                    | 2 |  | 按一次 M 键 |  |  |  |

          | ▲键:数据位增值键,每按一次▲键,选定数据位数字加1(数据位数字右下角的小数点亮),当所选定数据位的数字是9时,再按▲键数字变为0。 |

          |

              |  |

                    | 序 号 | 操  作  前 | 操    作 | 操  作  后 |
                    | 1 |  | 按一次 ▲ 键 |  |
                    | 2 |  | 按一次 ▲ 键 |  |
                    | 3 |  | 按一次 ▲ 键 |  |  |  |

          | ►键:标志位移动键。在检查、修改参数时,LED数码管右下脚的小数点是标志位,每按一次►键,表示标志位的小数点就向右移动1位,当标志位小数点移到最右边一位时, 再按►键,标志位小数点就移到左边数第一位。
 |

          |

              |  |

                    | 序 号 | 操  作  前 | 操    作 | 操  作  后 |
                    | 1 |  | 按一次 ► 键 |  |
                    | 2 |  | 按一次 ► 键 |  |  |  |

          | 检查、修改参数时,5位LED数码管最左边的1位是参数号,其余4位是数据位。LED数码管右下脚的小数点是标志位,哪一位LED数码管右下脚的小数点被点亮,该位就被选中, 如果被选中的是数据位,按一次▲键,该位的数字就加1;如果被选中的是参数号位,按M键就调出前一个参数,如果被选中的不是参数号位,按M键就调出后一个参数。
 |

          | AMDP-□/C611 系列电动机保护器故障代码及参数 电动机故障代码含义
 (1)、EE01:接地;      (2)、EE02:短路;      (3)、EE03:缺相;      (4)、EE04:堵转;      (5)、EE05:电流不平衡;      (6)、EE06:过载。
 AMDP-□/C611 系列电动机保护器设置参数
 参数1:设置电动机工作电流,AMDP–0.5/C、AMDP–1/C、AMDP–2/C 保护器的电流设置值每单位0.01A;其它每单位0.1A;设置范围是电动机保护器额定值的0.2 - 1.1倍,
 出厂设置值是电动机保护器的0.8倍。
 参数2:设置电动机起动过载六(电流大于4倍参数1设置值)、不平衡五(2相或1相电流大于4倍、另1相或2相电流大于2倍且小于3倍参数1设置值)保护时间,每单位0.1秒,
 设置范围:1-300,出厂设置值:30 。
 参数3:设置电动机运行过载六(电流大于4倍参数1设置值)、不平衡五(2相或1相电流大于4倍、另1相或2相电流大于2倍且小于3倍参数1设置值)保护时间,每单位0.1秒,
 设置范围:1-300,出厂设置值:20 。
 参数4:设置电动机1相过载(1相电流大于1倍且小于1.25倍、另2相电流大于0.125倍且小于1倍参数1设置值)保护时间,每单位0.1秒,设置范围:1-9999,出厂设置值:4800。
 参数5:设置电动机2相过载(2相电流大于1倍且小于1.25倍、另1相电流大于0.125倍且小于1倍参数1设置值)保护时间,每单位0.1秒,设置范围:1-9999,出厂设置值:3600。
 参数6:设置电动机过载一(3相电流大于1倍且小于1.25倍参数1设置值)保护时间,每单位0.1秒,设置范围:1-9999,出厂设置值:2400。
 参数7:设置电动机过载二(3相电流大于1.25且小于1.5倍参数1设置值)、不平衡一(2相或1相电流大于1.25倍且小于1.5倍、另1相或2相电流大于0.125倍且小于1倍参数1设
 置值)保护时间,每单位0.1秒,设置范围:1-9999,出厂设置值:600。
 参数8:设置电动机过载三(3相电流大于1.5倍且小于2倍参数1设置值)、不平衡二(2相或1相电流大于1.5倍且小于2倍、另1相或2相电流大于1倍且小于1.25倍参数1设置值)
 保护时间,每单位0.1秒,设置范围:1-9999,出厂设置值:300。
 参数9:设置电动机过载四(3相电流大于2倍且小于3倍参数1设置值)、不平衡三(2相或1相电流大于2倍且小于3倍、另1相或2相电流大于1.25倍且小于1.5倍参数1设置值)
 保护时间,每单位0.1秒,设置范围:1-9999,出厂设置值:80。
 参数A:设置电动机过载五(3相电流大于3倍且小于4倍参数1设置值)、不平衡四(2相或1相电流大于3倍且小于4倍、另1相或2相电流大于1.5倍且小于2倍参数1设置值)保护
 时间,每单位0.1秒,设置范围:1-9999,出厂设置值:40。
 参数B:设置自复位功能及自复位时间,参数B的出厂设置值为 B = 0000(无自复位功能),当将参数B设为 B = 1×××时,电动机保护器具有自复位功能,×××是1-999
 分钟的自复位时间。
 参数C:设置零序电流显示功能。以C4C3C2C1四位十进制数表示C参数值,C1是C参数右边数第一位十进制数C1是显示零序电流设置位。C1=0,显示零序电流;C1=1,不显示零
 序电流,只显示A、B、C相电流。C参数出厂设置值:0000 。
 参数L:设置零序保护电流,每单位0.1mA,设置范围是10 - 2200,出厂设置值:500。
 参数P:设置零序保护时间,每单位0.1秒,设置范围是1- 9999,出厂设置值:10。
 参数0:设置是否恢复 2、3、4、5、6、7、8、9、A、B号参数出厂设置值,设置值:0000、1111,输入0000,不恢复2、3、4、5、6、7、8、9、A、B号参数出厂设置值;输
 入1111,恢复2、3、4、5、6、7、8、9、A、B号参数出厂设置值。
 AMDP-□/C611 系列电动机保护器其它保护参数
 AMDP-□/C611 系列电动机保护器的其它参数都使用优化的缺省值,且不能重新设置。
 1、短路保护时间:0.3秒;
 2、接地保护时间:0.6秒;
 3、缺相保护时间:0.6秒;
 AMDP-□/C611 系列电动机保护器参数注释
 1、上述参数中的过载一、过载二、不平衡一等是为方便说明过载倍数、不平衡程度的表达,具体要看其后的数据范围;
 2、参数2、参数3是堵转保护时间,电动机起动30秒内,使用参数2进行堵转保护;电动机起动30秒后,使用参数3进行堵转保护。
 3、电动机发生1过载、2过载、过载一、过载二、过载三、过载四、过载五故障,保护器跳闸后报EE06(过载);发生过载六故障,保护器跳闸后报EE04(堵转);
 4、电动机发生不平衡一、不平衡二、不平衡三、不平衡四故障,保护器跳闸后报 EE05(电流不平衡);发生不平衡五故障,保护器跳闸后报EE04(堵转)。
 |

          | AMDP-□/C611 系列电动机保护器零序电流保护功能 AMDP-□/C611 系列电动机保护器既有接地保护功能,又有零序电流保护功能(需外接 LJ 型零序电流互感器),对于电动机绕组绝缘损坏经电动机外壳产生接地电流或位于
 电动机保护器下端的主电路电缆线绝缘损坏产生接地电流,电动机保护器的接地保护功能都会进行保护,当接地电流大于参数 1 设定的电流值时,电动机保护器 0.6秒保护
 动作,对于变压器中性点接地的供电系统,电动机保护器完全可以对发生上述事故的电动机进行保护。但是,对于变压器中性点不接地的供电系统,电动机绕组或主电路电缆
 线绝缘损坏产生的接地电流是很小的,电动机保护器的接地保护功能是不能发挥作用的。
 AMDP-□/C611 系列电动机保护器的零序电流保护与接地保护共用故障号 EE01 表示,当AMDP-□/C611 系列电动机保护器外接 LJ型零序电流互感器时,零序电流保护功能起
 保护作用;不接 LJ 型零序电流互感器时,接地保护功能起保护作用。
 |

          | AMDP-□/C611 系列电动机保护器的接线 |

          | AMDP-□/C611 系列电动机保护器的继电器,在保护器接通工作电源且电动机未发生故障时是吸合状态,常开触点O11、O12闭合;在保护器未接通工作电源或虽接通工 作电源但电动机发生故障时是非吸合状态,常开触点O11、O12断开。
 电动机保护器接线端子图
 IA1、IA2、IB1、IB2、IC1、IC2是检测A、B、C相电流的信号接线端子,L、N是电动机保护器工作电源的接线端子,Z1、Z2是LJ型零序电流互感器接线端子,O11、O12是电动
 机保护器内部继电器触点的接线端子。
 DC+、GND是外部DC 24V电源的正、负接线端子。DI1是清除故障输入信号接线端子,DI2是DO1-DO5输出信号的选通信号接线端子,只有在DI2为高电平时DO1-DO5输出信号才有
 意义,DI2为低电平时DO1-DO5输出信号无意义。DO1-DO5是电动机、保护器工作状态输出信号接线端子。
 DI1、DI2、DO1-DO5与电动机、保护器工作状态的关系如下表。表中的 ╳ ,对DI2表示该位无论是0还是1都对输出信号无影响;对DO1-DO5表示输出信号无意义。表中的故障
 “预警状态”是指电动机虽出现故障,但还没到设定的报警时间,电动机还在运行;表中的故障“报警状态”是指电动机出现故障且已到设定的报警时间,保护器O11、O12已
 经断开停止了电动机的运行。
 |

          |

              | DI2 | DI1 | DO5 | DO4 | DO3 | DO2 | DO1 | 电动机、保护器工作状态 |
              | ╳ | 1 | ╳ | ╳ | ╳ | ╳ | ╳ | 清除故障状态 |
              | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 选通信号 DI2 无效,DO1-DO5 信号输出无效 |
              | 1 | 0 | 1 | 1 | 1 | 1 | 0 | 电动机接地故障,保护器处于接地预警状态 |
              | 1 | 0 | 1 | 1 | 1 | 0 | 1 | 电动机短路故障,保护器处于短路预警状态 |
              | 1 | 0 | 1 | 1 | 1 | 0 | 0 | 电动机缺相故障,保护器处于缺相预警状态 |
              | 1 | 0 | 1 | 1 | 0 | 1 | 1 | 电动机堵转故障,保护器处于堵转预警状态 |
              | 1 | 0 | 1 | 1 | 0 | 1 | 0 | 电动机电流不平衡故障,保护器处于电流不平衡故障预警状态 |
              | 1 | 0 | 1 | 1 | 0 | 0 | 1 | 电动机过载故障,保护器处于过载预警状态 |
              | 1 | 0 | 1 | 0 | 1 | 0 | 1 | 电动机未起动 |
              | 1 | 0 | 1 | 0 | 1 | 0 | 0 | 电动机正常运行,无故障 |
              | 1 | 0 | 0 | 1 | 1 | 1 | 0 | 电动机发生接地故障,保护器处于接地报警状态 |
              | 1 | 0 | 0 | 1 | 1 | 0 | 1 | 电动机发生短路故障,保护器处于短路报警状态 |
              | 1 | 0 | 0 | 1 | 1 | 0 | 0 | 电动机发生缺相故障,保护器处于缺相报警状态 |
              | 1 | 0 | 0 | 1 | 0 | 1 | 1 | 电动机发生堵转故障,保护器处于堵转报警状态 |
              | 1 | 0 | 0 | 1 | 0 | 1 | 0 | 电动机电流不平衡故障,保护器处于电流不平衡故障报警状态 |
              | 1 | 0 | 0 | 1 | 0 | 0 | 1 | 电动机发生过载故障,保护器处于过载报警状态 |  |

          |  |  |

          | AMDP-□/C611 系列保护器主单元接线端子图 |

          |  |

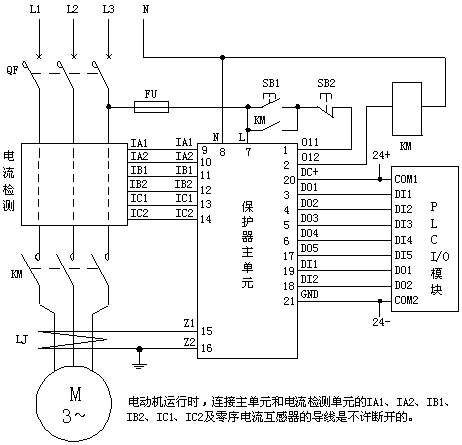

          | AMDP-□/C611 系列保护器电流检测单元接线端子图 | AMDP-□/C611 系列电动机保护器DO连接PLC电气原理图 |

          | 电动机保护器接线方法 将电动机主电路A、B、C相电源线分别穿过电动机保护器电流检测单元的穿线孔;将电动机保护器的L、N接线端子接到AC 220V电源上;将Z1、Z2接到LJ型零序电流互感器的输
 出端;将电动机保护器的O11、O12接线端子串接于电动机控制接触器线圈回路中。用屏蔽双绞线分别连接电动机保护器主单元及电流检测单元的IA1、IA2、IB1、IB2、IC1、IC2。
 特别需要注意,电流检测单元与电流互感器电气特性相同,电动机运行时,连接主单元和电流检测单元的IA1、IA2、IB1、IB2、IC1、IC2及零序电流互感器的导线是不许断开的。
 电动机保护器的DO1-DO5连接PLC输入模块的DI1-DI5通道,电动机保护器的DI1、DI2连接PLC输出模块的DO1、DO2通道,PLC输入模块DI1-DI5的公共端子COM1连接DC 24V的正
 极,PLC输出模块DO1、DO2的公共端子COM2连接DC 24V的负极。
 PLC输出模块的DO1,平时应输出低电平,对电动机保护器的DI1没有影响,当电动机发生故障后,DO1输出高电平再输出低电平(正脉冲)清除电动机保护器故障状态,电动
 机可重新起动。PLC要读取保护器的DO1-DO5信号时,须将PLC的DO2输出高电平。
 PLC、DCS或计算机读取多台AMDP-□/C611 系列电动机保护器原理如下图。PLC的DI1-DI5是输入模块的输入信号接线端子,COM1是输入模块的输入信号公共接线端子。PLC的
 DO1-DOn是输出模块的输出信号接线端子,COM2是输出模块的输出信号公共接线端子。
 PLC的DO1-Don是读取1#-n#保护器状态的选通输出信号,要读取哪个保护器的状态,就要将对应该保护器的DO输出高电平,在任何时刻,DO1-Don中只能有一个是高电平。
 |

          |  |

          | PLC读取多台 AMDP-□/C611 系列电动机保护器电气原理图 |

          |

              | PLC、DCS或计算机读取多台AMDP-□/C611 系列电动机保护器的控 制时序如右图。DO1-DOn是PLC、DCS或计算机读取1#- n#保护器状
 态的选通输出信号,要读取哪个保护器的状态,就要将对应该保护
 器的DO输出高电平,在任何时刻,DO1-DOn中只能有一个是高电平,
 在同一时刻如DO1-DOn中有多个是高电平,PLC、DCS或计算机的输
 入信号DI1-DI5无意义 。


 |  |  |

          | AMDP-□/C611 系列电动机保护器主单元外形及安装尺寸 | PLC读取多台 AMDP-□/C611 系列电动机保护器时序图 |

          |  |

          | AMDP-□/C611 系列电动机保护器主单元外形及安装孔尺寸 |

          | AMDP-□/C611 系列电动机保护器电流检测单元外形及安装尺寸 |

          |  |

          |

              | 穿线孔直径 Φ20mm 的电流检测单元外形及安装尺寸 | 穿线孔直径 Φ30mm 的电流检测单元外形及安装尺寸 |  |
