| AMDS-X/F060 系 列 电 动 机 保 护 器 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMDS-X/F060 系列电动机保护器特点 AMDS-X/F060 系列电动机保护器在电动机正常运行时，显示电动机的 A、B、C 相电流、电压、零序电流；在电动机发生接地、短路、缺相、堵转、电流不平衡、过载、零序、 过压、欠压故障时，断开保护器内部继电器触点停止电动机运行（故障指示灯亮），同时显示故障代码指示电动机的故障类型，并且显示电动机发生故障时的 A、B、C 相电 流、电压、零序电流值。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMDS-X/F060 系列电动机保护器技术数据 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 注：表中电动机的额定电压为380V，电动机因型号、极数的不同，相同功率的额定电流会有不同，选用电动机保护器时应以电动机工作电流值为准。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| LED 数码管显示电动机的A、B、C相电流、电压、零序电流，最左边LED数码管分别以A、B、C、U、L表示A、B、C相电流、电压、零序电流，其余四位LED数码管显示A、B、C相 电流、电压、零序电流数值。 在检查、修改电动机保护器参数时，LED数码管显示参数的参数号及参数值，最左边的1位LED数码管显示参数号，其余4位LED数码管显示参数的数值。 键盘操作区 R键：复位键，当需要复位操作时按R键。复位操作会使单片机重新初始化、电动机停止运行，在电动机正常运行时,不应进行复位操作。 M键：存储键，检查、修改电动机保护器设定参数时先按M键，按一次M键，保存当前显示的参数，并调出后一个或前一个参数，如果参数号位LED数码管右下脚的小数点亮就 调出前一个参数，否则调出后一个参数。参数修改后，须按M键，新修改的参数才能被保存，如果按M键，没有调出后一个或前一个参数,新修改的参数也就没有被保存， 是因为新修改的参数数据错误，须修正后再按M键。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ▲键：数据位增值键，每按一次▲键，选定数据位数字加1（数据位数字右下角的小数点亮），当所选定数据位的数字是9时，再按▲键数字变为0。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ►键：标志位移动键。在检查、修改参数时，LED数码管右下脚的小数点是标志位，每按一次►键，表示标志位的小数点就向右移动1位，当标志位小数点移到最右边一位时， 再按►键，标志位小数点就移到左边数第一位。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 检查、修改参数时，5位LED数码管最左边的1位是参数号，其余4位是数据位。LED数码管右下脚的小数点是标志位，哪一位LED数码管右下脚的小数点被点亮，该位就被选中， 如果被选中的是数据位，按一次▲键，该位的数字就加1；如果被选中的是参数号位，按M键就调出前一个参数，如果被选中的不是参数号位，按M键就调出后一个参数。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMDS-X/F060 系列电动机保护器故障代码及参数 电动机故障代码含义 (1)、EE01：接地； (2)、EE02：短路； (3)、EE03：缺相； (4)、EE04：堵转； (5)、EE05：电流不平衡； (6)、EE06：过载； (7)、EE08：过压； (8)、EE09：欠压。 AMDS-X/F060 系列电动机保护器设置参数 参数1：设置电动机工作电流，每单位1A；设置范围是参数D设定值的0.2-1倍，出厂设置值是参数D设定值的0.8倍；电动机工作电流的设定值如不在参数D设定值的0.2-1倍 之内，电动机保护器的继电器不吸合，电动机无法起动，如出现这种情况只需重新修改参数1、参数D的设定值。出厂设置值：240。 参数2：设置电动机起动过载六（电流大于4倍参数1设置值）、不平衡五（2相或1相电流大于4倍、另1相或2相电流大于2倍且小于3倍参数1设置值）保护时间，每单位0.1秒， 设置范围：1-300，出厂设置值：30 。 参数3：设置电动机运行过载六（电流大于4倍参数1设置值）、不平衡五（2相或1相电流大于4倍、另1相或2相电流大于2倍且小于3倍参数1设置值）保护时间，每单位0.1秒， 设置范围：1-300，出厂设置值：20 。 参数6：设置电动机过电压（电压显示值）数值，每单位1V，出厂设置值：437。 参数7：设置电动机过压保护时间，每单位0.1秒，设置范围：1 - 9999，出厂设置值：30。 参数8：设置电动机欠电压（电压显示值）数值，每单位1V，出厂设置值：323。 参数9：设置电动机欠压保护时间，每单位0.1秒，设置范围：1 - 9999，出厂设置值：100。 参数B：设置自复位功能及自复位时间，参数B的出厂设置值为 B = 0000（无自复位功能），当将参数B设为 B = 1×××时，电动机保护器具有自复位功能，×××是1-999 分钟的自复位时间。 参数C：设置电压倍数，电压、零序电流显示功能。以C4C3C2C1四位十进制数表示C参数值，C1是C参数右边数第一位十进制数，C2是C参数右边数第二位十进制数。C1是显示 电压、零序电流设置位。C1=0，显示电压、零序电流；C1=1，不显示电压；C1=2，不显示零序电流；C1=3，不显示电压、零序电流，只显示A、B、C相电流。C2是电 压显示值与检测值倍数设置位，C2可设为0、1、2、3这4个数之一，C2=0倍数是1，电压显示值与检测值相等；C2=1倍数是1.732，如检测电压是220V则显示380V； C2=2倍数是3，如检测电压是220V则显示660V；C2=3倍数是5.196，如检测电压是220V则显示1140V；C参数出厂设置值：0010 。 参数D：设置电流互感器一次电流额定值，可以是100、150、200、300、400、500、600、800、1000、1200、1600之一，出厂设置值：300。 参数L：设置零序保护电流，每单位0.1mA，设置范围是10 - 2200，出厂设置值：500。 参数P：设置零序保护时间，每单位0.1秒，设置范围是1 - 9999，出厂设置值：10。 AMDS-X/F060 系列电动机保护器其它保护参数 AMDS-X/F060 系列电动机保护器的其它参数都使用优化的缺省值，且不能重新设置。 1、短路保护时间：0.3秒； 2、接地保护时间：0.6秒； 3、缺相保护时间：0.6秒； 4、1相过载（1相电流大于1倍且小于1.25倍、另2相电流大于0.125倍且小于1倍参数1设置值）保护时间：480秒； 5、2相过载（2相电流大于1倍且小于1.25倍、另1相电流大于0.125倍且小于1倍参数1设置值）保护时间：360秒； 6、过载一（3相电流大于1倍且小于1.25倍参数1设置值）保护时间：240秒； 7、过载二（3相电流大于1.25且小于1.5倍参数1设置值）保护时间：60秒； 8、过载三（3相电流大于1.5倍且小于2倍参数1设置值）保护时间：30秒； 9、过载四（3相电流大于2且小于3倍参数1设置值）保护时间：8秒； 10、过载五（3相电流大于3倍且小于4倍参数1设置值）保护时间：4秒； 11、不平衡一（2相或1相电流大于1.25倍且小于1.5倍、另1相或2相电流大于0.125倍且小于1倍参数1设置值）保护时间：60秒； 12、不平衡二（2相或1相电流大于1.5倍且小于2倍、另1相或2相电流大于1倍且小于1.25倍参数1设置值）保护时间：30秒； 13、不平衡三（2相或1相电流大于2倍且小于3倍、另1相或2相电流大于1.25倍且小于1.5倍参数1设置值）保护时间：8秒； 14、不平衡四（2相或1相电流大于3倍且小于4倍、另1相或2相电流大于1.5倍且小于2倍参数1设置值）保护时间：4秒； AMDS-X/F060 系列电动机保护器参数注释 1、上述参数中的过载一、过载二、不平衡一等是为方便说明过载倍数、不平衡程度的表达，具体要看其后的数据范围； 2、参数2、参数3是堵转保护时间，电动机起动30秒内，使用参数2进行堵转保护；电动机起动30秒后，使用参数3进行堵转保护。 3、电动机发生1过载、2过载、过载一、过载二、过载三、过载四、过载五故障，保护器跳闸后报EE06（过载）；发生过载六故障，保护器跳闸后报EE04（堵转）； 4、电动机发生不平衡一、不平衡二、不平衡三、不平衡四故障，保护器跳闸后报 EE05（电流不平衡）；发生不平衡五故障，保护器跳闸后报EE04（堵转）。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMDS-X/F060 系列电动机保护器零序电流保护功能 AMDS-X/F060 系列电动机保护器既有接地保护功能，又有零序电流保护功能（需外接 LJ 型零序电流互感器），对于电动机绕组绝缘损坏经电动机外壳产生接地电流或位 于电动机保护器下端的主电路电缆线绝缘损坏产生接地电流，电动机保护器的接地保护功能都会进行保护，当接地电流大于参数 1 设定的电流值时，电动机保护器0.6秒 保护动作，对于变压器中性点接地的供电系统，电动机保护器完全可以对发生上述事故的电动机进行保护。但是，对于变压器中性点不接地的供电系统，电动机绕组或主 电路电缆线绝缘损坏产生的接地电流是很小的，电动机保护器的接地保护功能是不能发挥作用的。 AMDS-X/F060 系列电动机保护器的零序电流保护与接地保护共用故障号 EE01 表示，当AMDS-X/F060 系列电动机保护器外接 LJ 型零序电流互感器时，零序电流保护功能 起保护作用；不接 LJ 型零序电流互感器时，接地保护功能起保护作用。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

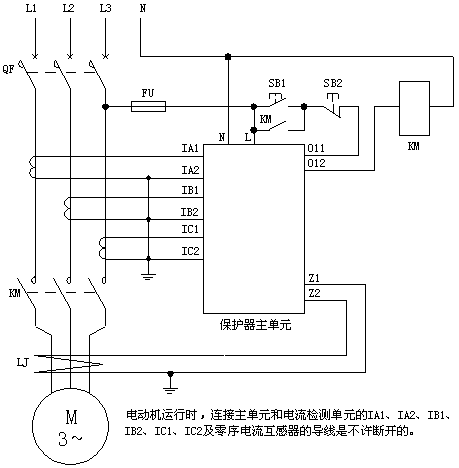

| AMDS-X/F060 系列电动机保护器的接线 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMDS-X/F060 系列电动机保护器的继电器，在保护器接通工作电源且电动机未发生故障时是吸合状态，常开触点闭合、常闭触点断开；在保护器未接通工作电源或虽接通工 作电源但电动机发生故障时是非吸合状态，常开触点断开、常闭触点闭合。 电动机保护器接线端子图 IA1、IA2、IB1、IB2、IC1、IC2是检测A、B、C相电流的信号接线端子，L、N 是电动机保护器工作电源的接线端子，Z1、Z2是LJ型零序电流互感器接线端子，O11、O12是电 动机保护器内部继电器触点的接线端子。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMDS-X/F060 系列电动机保护器主单元外形及安装尺寸 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMDS-X/F060 系列电动机保护器主单元外形及安装尺寸 |
