AMDW-□/A000 系 列 电 动 机 保 护 器
  AMDW-□/A000 系列电动机保护器特点
       AMDW-□/A000 系列电动机保护器，在电动机正常运行时，显示电动机的 A、B、C 相电流；当电动机发生接地、短路、缺相、堵转、电流不平衡、过载故障时，通过断开保
       护器内的继电器触点停止电动机运行（故障指示灯亮），同时显示故障代码指示电动机的故障类型，并且还显示发生故障时的A、B、C 相电流值。
  AMDW-□/A000 系列电动机保护器技术数据
AMDW-□/A000 系列电动机保护器数据
 电动机保护器型号
AMDW-0.5/A000
AMDW-1/A000
AMDW-2/A000
AMDW-5/A000
AMDW-10/A000
AMDW-20/A000
AMDW-50/A000
AMDW-100/A000
AMDW-150/A000
AMDW-200/A000
 最大工作电流（A） 0.55 1.1
2.3
5.5
11
23
55
110
165
220
 最小工作电流（A） 0.1 0.2
0.4
1
2
4
10
20
30
40
 电动机最大功率（KW） 0.22 0.4
1.1
2.2
4
11
22
45
75
110
 电动机最小功率（KW） 0.055 0.11
0.22
0.55
1.1
2.2
5.5
11
18.5
22
 电动机电源穿线孔Φ（mm）
20
20
20
20
20
20
20
20
30
30
          注：表中电动机的额定电压为380V，电动机因型号、极数的不同，相同功率的额定电流会有不同，选用电动机保护器时应以电动机工作电流值为准。
          保  护  功  能：缺相、短路、接地、堵转、过载、电流不平衡；
          适  用  范  围：额定电压不高于1140V，频率为50Hz或60Hz的三相交流电动机；
          工  作  电  源：AC 85V — 265V、DC 85V — 265V；
          功  率  消  耗：小于 2W；
          采  集  精  度：1.0；
          环  境  温  度：- 20℃ — 50℃；
          继 电 器 触 点：AMDW-□/A000：1常开触点，AC 220V/5A（阻性负载）、DC 30V/5A；
          复 位 脉 冲 幅 值：24V±10%；
  AMDW-□/A000 系列电动机保护器前面板组成
    LED 数码管显示区
       LED 数码管显示区有4位LED数码管，显示电动机的三相电流、故障代码及电动机保护器参数。
       LED 数码管显示电动机的A、B、C相电流。最左边LED数码管分别以A、B、C表示A、B、C相电流，
       其余三位LED数码管显示A、B、C相电流数值。
       在检查、修改电动机保护器参数时，LED数码管显示参数的参数号及参数值，最左边的1位LED数码管显示参数号，其余3位LED数码管显示参数的数值。
    键盘操作区
      R键：复位键，当需要复位操作时按R键。复位操作会使单片机重新初始化、电动机停止运行，在电动机正常运行时，不应进行复位操作。
       M键：存储键，检查、修改电动机保护器参数时先按M键，按一次M键，保存当前显示的参数，并调出后一个或前一个参数，如果参数号位LED数码管右下脚的小数点亮就调
            出前一个参数，否则调出后一个参数。参数修改后，须按M键，新修改的参数才能被保存，如果按M键，没有调出后一个或前一个参数,新修改的参数也就没有被保存，
            是因为新修改的参数数据错误，须修正后再按M键。

序 号 操  作  前 操    作 操  作  后
1 按一次 M 键
2 按一次 M 键

序 号 操  作  前 操    作 操  作  后
1 按一次 M 键
2 按一次 M 键
       ▲键：数据位增值键，每按一次▲键，选定数据位数字加1（数据位数字右下角的小数点亮），当所选定数据位的数字是9时，再按▲键数字变为0。

序 号 操  作  前 操    作 操  作  后
1 按一次 ▲ 键
2 按一次 ▲ 键
3 按一次 ▲ 键
       ►键：标志位移动键。在检查、修改参数时，LED数码管右下脚的小数点是标志位，每按一次►键，表示标志位的小数点就向右移动1位，当标志位小数点移到最右边一位时，
             再按►键，标志位小数点就移到左边数第一位。

序 号 操  作  前 操    作 操  作  后
1 按一次 ► 键
2 按一次 ► 键
       检查、修改参数时，4位LED数码管最左边的1位是参数号，其余3位是数据位。LED数码管右下脚的小数点是标志位，哪一位LED数码管右下脚的小数点被点亮，该位就被选中，
       如果被选中的是数据位，按一次▲键，该位的数字就加1；如果被选中的是参数号位，按M键就调出前一个参数，如果被选中的不是参数号位，按M键就调出后一个参数。
  AMDW-□/A000 系列电动机保护器故障代码及参数
     电动机故障代码含义
       (1)、EE01：接地；      (2)、EE02：短路；      (3)、EE03：缺相；      (4)、EE04：堵转；      (5)、EE05：电流不平衡；      (6)、EE06：过载。
     AMDW-□/A000 系列电动机保护器设置参数
       参数1：设置电动机工作电流，AMDW–0.5/A、AMDW–1/A、AMDW–2/A 保护器的电流设置值每单位0.01A；AMDW–5/A、AMDW–10/A、AMDW–20/A 保护器的电流设置值每单
              位 0.1A；AMDW–50/A、AMDW–100/A、AMDW–150/A、AMDW–200/A 保护器的电流设置值每单位1A。设置范围是电动机保护器额定值的 0.2 - 1.1倍，出厂设置值
              是电动机保护器的0.8倍。
       参数2：设置电动机起动过载六（电流大于4倍参数1设置值）保护时间，每单位0.1秒，设置范围：1-300，出厂设置值：30。
              参数2设置的数值是电动机起动电流大于参数1设置值4倍时的保护动作时间；当电动机起动电流小于4倍且大于3倍参数1设置值时，保护动作时间是参数2设置数值
              的2倍；当电动机起动电流小于3倍且大于2倍参数1设置值时，保护动作时间是参数2设置数值的4倍。
       参数3：设置电动机运行过载六（电流大于4倍参数1设置值）保护时间，每单位0.1秒，设置范围：1-300，出厂设置值：20。
              参数3设置的数值是电动机运行电流大于参数1设置值4倍时的保护动作时间；当电动机运行电流小于4倍且大于3倍参数1设置值时，保护动作时间是参数3设置数值
              的2倍；当电动机运行电流小于3倍且大于2倍参数1设置值时，保护动作时间是参数3设置数值的4倍。
       参数B：设置自复位功能及自复位时间，参数B的出厂设置为 B = 000（无自复位功能），当将参数B设为 B = 1×× 时，保护器开启自复位功能，××是 1-99 分钟的自
              复位时间。
     AMDW-□/A000 系列电动机保护器其它保护参数
       AMDW-□/A000 系列电动机保护器的其它参数都使用优化的缺省值，且不能重新设置。
       1、短路保护时间：0.3秒；
       2、接地保护时间：0.6秒；
       3、缺相保护时间：0.6秒；
       4、1相过载（1相电流大于1倍且小于1.25倍、另2相电流大于0.125倍且小于1倍参数1设置值）保护时间：480秒；
       5、2相过载（2相电流大于1倍且小于1.25倍、另1相电流大于0.125倍且小于1倍参数1设置值）保护时间：360秒；
       6、过载一（3相电流大于1倍且小于1.25倍参数1设置值）保护时间：240秒；
       7、过载二（3相电流大于1.25且小于1.5倍参数1设置值）保护时间：60秒；
       8、过载三（3相电流大于1.5倍且小于2倍参数1设置值）保护时间：30秒；
       9、不平衡一（2相或1相电流大于1.25倍且小于1.5倍、另1相或2相电流大于0.125倍且小于1倍参数1设置值）保护时间：60秒；
       10、不平衡二（2相或1相电流大于1.5倍且小于2倍、另1相或2相电流大于1倍且小于1.25 倍参数1设置值）保护时间：30秒；
     AMDW-□/A000 系列电动机保护器参数注释
       1、上述参数中的过载一、过载二、不平衡一等是为方便说明过载倍数、不平衡程度的表达，具体要看其后的数据范围；
       2、参数2、参数3是堵转保护时间，电动机起动30秒内，使用参数2进行堵转保护；电动机起动30秒后，使用参数3进行堵转保护。
       3、电动机发生1过载、2过载、过载一、过载二、过载三、过载四、过载五故障，保护器跳闸后报EE06（过载）；发生过载六故障，保护器跳闸后报EE04（堵转）；
  AMDW-□/A000 系列电动机保护器复位方法
       电动机发生故障时，保护器断开内部的继电器触点 O1、O2停止电动机运行（故障指示灯F亮），4位LED数码管显示故障代码指示电动机的故障类型，并显示发生故障时电
       动机的A、B、C相电流。清除故障后，对保护器进行复位后就可再次起动电动机运行。AMDW-□/A 系列电动机保护器有如下4种复位方法：
       1、按保护器显示面板上的复位键R；
       2、设置保护器自复位参数B；
       3、使保护器断电后重新上电；
       4、在保护器复位控制线R+、G0上加幅值为24V±10%复位脉冲。
  AMDW-□/A000 系列电动机保护器的接线
       AMDW-□/A000 系列电动机保护器的继电器，在保护器接通工作电源且电动机未发生故障时是吸合状态，常开触点闭合、常闭触点断开；在保护器未接通工作电源或虽接通工
       作电源但电动机发生故障时是非吸合状态，常开触点断开、常闭触点闭合。
AMDW-□/A000 系列电动机保护器接线端子图
     电动机保护器接线端子图
       在AMDW-□/A 系列电动机保护器的接线端子中，O1、O2是电动机保护器内部
       器继电器的接线端子，L、N是电动机保护器工作电源接线端子；R+、G0是复
       位脉冲接线端子，R+接复位脉冲的高电平端，G0接复位脉冲的0电平端。
     电动机保护器接线方法
       接线时，把电动机主电路 A、B、C 相电源线分别穿过电动机保护器 A、B、
       C 相的电源线穿线孔；为电动机保护器提供工作电源；再把电动机保护器的
       O1、O2接线端子串于控制电动机的接触器线圈回路中。
       需要通过R+、G0接线端子进行复位控制时，将复位脉冲的高电平接在R+接线
       端子，将复位脉冲的0电平接在G0接线端子，复位脉冲幅值为24V±10%。

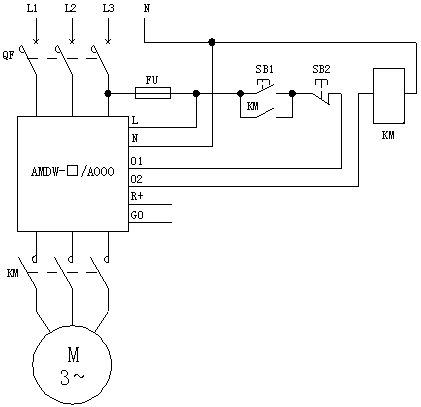

                                                                                  AMDW-□/A000 系列电动机保护器应用电气原理图
  AMDW-□/A 系列电动机保护器主单元外形及安装尺寸
     1、2A、5A、10A、20A、50A、100A保护器外形及安装尺寸          2、150A、200A保护器外形及安装尺寸
100A及小于100A 保护器外形及安装尺寸图 150A、200A 保护器外形及安装尺寸图
