主要特点：DSP 为核心，数字设定、数字显示，保护功能完备、保护性能可靠。按键设置保护参数，
5 位LED 数码管显示三相及零序电流、故障代码、保护参数。外接通用电流互感器。可
选零序、欠载保护功能，可选 4-20mA 模拟量输出，可选RS-485通讯接口、MODBUS通讯
接口、PROFIBUS通讯接口，可选故障类型输出信号、运行状态输出信号。
AMDG-X/E0□□ 系列电动机保护器无通讯接口，无4-20mA模拟量输出，无电动机故障类
型、运行状态输出信号。
AMDG-X/E1□□ 系列电动机保护器配有4路与保护电路、采集电路及 DSP 隔离的 4-20mA
模拟量输出，通过设置参数可改变4-20mA模拟量表示的电动机A、B、C相电流范围。
AMDG-X/E2□□ 系列电动机保护器配有RS-485、MODBUS通讯接口，通过设置参数可改变
通讯站地址、停止位、校验位、波特率，同一网段最多可接32个站。
AMDG-X/E3□□ 系列电动机保护器配有PROFIBUS通讯接口，可与具有PROFIBUS通讯接口
的S7-300、S7-400等PLC、计算机、DCS连接，构成PROFIBUS网络，可充分利用STEP7、
WINCC等软件资源。
AMDG-X/E4□□ 系列电动机保护器配有RS-485、MODBUS 通讯接口，并配有4路与保护电
路及DSP隔离、参数可设置电流范围的4-20mA模拟量输出。 |
 |
AMDG-X/E5□□ 系列电动机保护器配有6个故障类型、1个故障预警、1个故障报警输出信号和1个清除故障状态输入信号。
AMDG-X/E6□□ 系列电动机保护器配有5个电动机状态输出信号，1个选通、1个清除故障状态输入信号。
AMDG-X/E7□□ 系列电动机保护器配有6个故障类型、1个故障预警、1个故障报警输出信号，1个清除故障状态输入信号；2路
与采集、保护电路及DSP隔离、参数可设置电流范围的4-20mA输出。
AMDG-X/E8□□ 系列电动机保护器配有5个电动机状态输出信号，1个选通、1个清除故障状态输入信号；4路与采集、保护电路
及DSP隔离、参数可设置电流范围的4-20mA输出。 |
基本保护功能：接地、短路、缺相、堵转、电流不平衡、过载；
可选保护功能：零序、欠载；
适 用 范 围：额定电压不高于1140V，频率为50Hz、60Hz的三相交流电动机；
工 作 电 压：AC 85V — 265V、DC 85V — 265V；
技 术 数 据：（型号只列出了AMDG-X/E□□□中的X） |
功 率 消 耗：小于 2W；
采 集 精 度：0.5；
环 境 温 度：- 20℃ — 50℃；
|
|
| 电流互感器一次电流（A） |
100 |
150 |
200 |
300 |
400 |
500 |
600 |
800 |
1000 |
1200 |
1600 |
| 最大设定电流（A） |
100 |
150 |
200 |
300 |
400 |
500 |
600 |
800 |
1000 |
1200 |
1600 |
| 最小设定电流（A） |
20 |
30 |
40 |
60 |
80 |
100 |
120 |
160 |
200 |
240 |
320 |
| 电动机最大功率（KW） |
45 |
75 |
110 |
160 |
200 |
250 |
315 |
355 |
500 |
600 |
800 |
| 电动机最小功率（KW） |
11 |
15 |
22 |
30 |
45 |
55 |
75 |
90 |
110 |
132 |
160 |
|

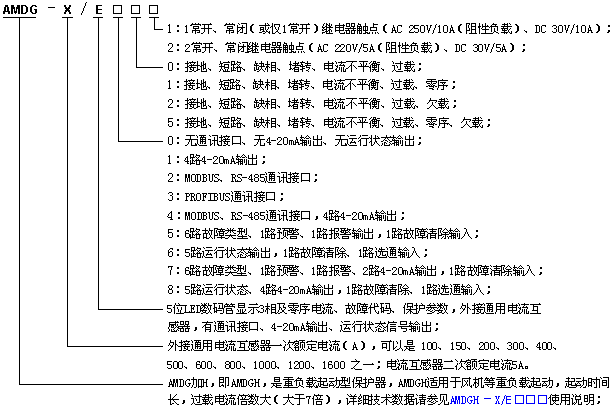

| 型 号 说 明： |
|
|
