主要特点:DSP为核心,数字设定、数字显示,保护功能完备、保护性能可靠。按键设置保护参数,5位LED数码管
显示三相电流、零序电流、电压、故障代码、保护参数。可选零序、欠载、过压、欠压保护功能,可选4-20mA模拟
量输出,可选RS-485通讯接口、MODBUS通讯接口、PROFIBUS 通讯接口,可选故障类型输出信号、运行状态输出号
AMDP-□/D0□□ 系列电动机保护器无通讯接口,无 4-20mA 模拟量输出,无电动机故障类型、运行状态输出信号。
AMDP-□/D1□□ 系列电动机保护器配有4路与保护电路及DSP隔离的4-20mA模拟量输出,通过设置参数可改变
4-20mA模拟量表示的电动机A、B、C相电流范围。
AMDP-□/D2□□ 系列电动机保护器配有 RS-485、MODBUS 通讯接口,通过设置参数可改变通讯站地址、停止位、
校验位、波特率,同一网段最多可接32个站。
AMDP-□/D3□□ 系列电动机保护器配有PROFIBUS通讯接口,可与具有PROFIBUS通讯接口的S7-300、S7-400等PLC、
计算机、DCS连接,构成PROFIBUS网络,可充分利用STEP7、WINCC等软件资源。
AMDP-□/D4□□ 系列电动机保护器配有RS-485、MODBUS 通讯接口,并配有4路与保护电路及 DSP隔离、参数可设
置电流范围的4-20mA模拟量输出。
AMDP-□/D5□□ 系列电动机保护器配有6个故障类型、1个故障预警、1个故障报警输出信号和1个清除故障状态输
入信号。
AMDP-□/D6□□ 系列保护器配有5个电动机状态输出信号,1 个选通、1个清除故障状态输入信号。
AMDP-□/D7□□ 系列电动机保护器配有6个故障类型、1个故障预警、1个故障报警输出信号,1个清除故障状态输
入信号;2路与采集、保护电路及DSP隔离、参数可设置电流范围的4-20mA输出。
AMDP-□/D8□□ 系列电动机保护器配有 5 个电动机状态输出信号,1个选通、1个清除故障状态输入信号;4路与
采集、保护电路及DSP隔离、参数可设置电流范围的4-20mA输出。
基本保护功能:接地、短路、缺相、堵转、电流不平衡、过载;               功率消耗:小于 2W;
   AMDP-□/D00□ 系列
   AMDP-□/D01□ 系列
   AMDP-□/D02□ 系列
   AMDP-□/D03□ 系列
   AMDP-□/D04□ 系列
   AMDP-□/D05□ 系列
   AMDP-□/D06□ 系列
   AMDP-□/D07□ 系列
   AMDP-□/D10□ 系列
   AMDP-□/D11□ 系列
   AMDP-□/D12□ 系列
   AMDP-□/D13□ 系列
   AMDP-□/D14□ 系列
   AMDP-□/D15□ 系列
   AMDP-□/D16□ 系列
   AMDP-□/D17□ 系列
   AMDP-□/D20□ 系列
   AMDP-□/D21□ 系列
   AMDP-□/D22□ 系列
        可选保护功能:零序、欠载、过压、欠压;                                 环境温度:- 20℃ — 50℃;
        适用范围:额定电压不高于1140V,频率为50Hz、60Hz的三相交流电动机;       采集精度:0.5;
        工作电压
:AC 85V — 265V、DC 85V — 265V;
        连接电缆
:连接主单元与电流检测单元,6×0.3mm2 × 2.2m 电缆;
        技术数据:(型号省略了AMDP-□/D□□□中的□□□)
电动机保护器型号
AMDP-0.5/D
AMDP-1/D
AMDP-2/D
AMDP-5/D
AMDP-10/D
AMDP-20/D
AMDP-50/D
AMDP-100/D
AMDP-150/D
AMDP-200/D
最大设定电流(A)
0.55 1.1
2.3
5.5
11
23
55
110
165
220
最小设定电流(A)
0.1 0.2
0.4
1
2
4
10
20
30
40
电机最大功率(KW)
0.22 0.4
1.1
2.2
4
11
22
45
75
110
电机最小功率(KW)
0.055 0.11
2.2
0.55
1.1
2.2
5.5
11
18.5
22
电源穿线孔Φ(mm)
20 20
20
20
20
20
20
20
30
30

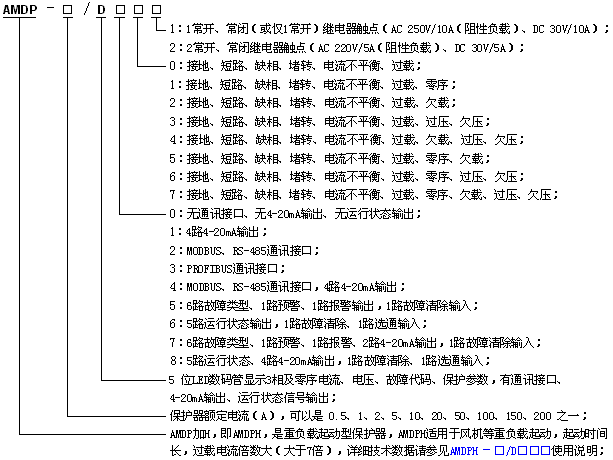

型号说明
