主要特点:DSP为核心,数字设定、数字显示,保护功能完备、保护性能可靠。按键设置保护参数,5位LED数码管
显示三相电流、零序电流、电压、故障代码、保护参数。外接通用电流互感器。可选零序、欠载、过压、欠压保护
功能,可选 4-20mA 模拟量输出,可选 RS-485 通讯接口、MODBUS 通讯接口、PROFIBUS 通讯接口,可选故障类型
输出信号、运行状态输出信号
AMDG-X/F0□□ 系列电动机保护器无通讯接口,无 4-20mA 模拟量输出,无电动机故障类型、运行状态输出信号。
AMDG-X/F1□□ 系列电动机保护器配有4路与保护电路及DSP隔离的4-20mA模拟量输出,通过设置参数可改变4-20mA
模拟量表示的电动机A、B、C相电流范围。
AMDG-X/F2□□ 系列电动机保护器配有 RS-485、MODBUS 通讯接口,通过设置参数可改变通讯站地址、停止位、校
验位、波特率,同一网段最多可接32个站。
AMDG-X/F3□□ 系列电动机保护器配有PROFIBUS通讯接口,可与具有PROFIBUS通讯接口的 S7-300、S7-400等PLC、
计算机、DCS连接,构成PROFIBUS网络,可充分利用STEP7、WINCC等软件资源。
AMDG-X/F4□□ 系列电动机保护器配有RS-485、MODBUS 通讯接口,并配有4路与保护电路及 DSP隔离、参数可设置
电流范围的4-20mA模拟量输出。
AMDG-X/F5□□ 系列电动机保护器配有6个故障类型、1个故障预警、1个故障报警输出信号和1个清除故障状态输入
信号。
AMDG-X/F6□□ 系列电动机保护器配有5个电动机状态输出信号,1个选通、1个清除故障状态输入信号。
AMDG-X/F7□□ 系列电动机保护器配有6个故障类型、1个故障预警、1个故障报警输出信号,1个清除故障状态输入信号;2路与采集、保护电路及DSP隔离、参数可设置电流范围的4-20mA输出。
AMDG-X/F8□□ 系列电动机保护器配有 5 个电动机状态输出信号,1 个选通、1个清除故障状态输入信号;4路与采
集、保护电路及DSP隔离、参数可设置电流范围的4-20mA输出。
基本保护功能:接地、短路、缺相、堵转、电流不平衡、过载;             功率消耗:小于 2W;
     AMDP-X/F00□ 系列
     AMDP-X/F01□ 系列
     AMDP-X/F02□ 系列
     AMDP-X/F03□ 系列
     AMDP-X/F04□ 系列
     AMDP-X/F05□ 系列
     AMDP-X/F06□ 系列
     AMDP-X/F07□ 系列
     AMDP-X/F10□ 系列
     AMDP-X/F11□ 系列
     AMDP-X/F12□ 系列
     AMDP-X/F13□ 系列
     AMDP-X/F14□ 系列
     AMDP-X/F15□ 系列
     AMDP-X/F16□ 系列
     AMDP-X/F17□ 系列
     AMDP-X/F20□ 系列
     AMDP-X/F21□ 系列
     AMDP-X/F22□ 系列
 可选保护功能:零序、欠载、过压、欠压;                               环境温度:- 20℃—50℃;
 适用范围:额定电压不高于1140V,频率为50Hz、60Hz的三相交流电动机;    采集精度:0.5;
 工作电压
:AC 85V — 265V、DC 85V — 265V;

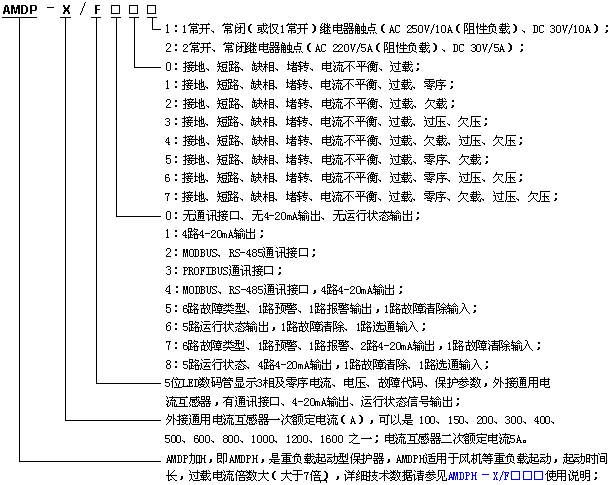

 技术数据:(型号只列出了AMDG-X/F□□□中的X)
 电流互感器一次电流(A)
100
150
200
300
400
500
600
800
1000
1200
1600
 最大设定电流(A)
100
150
200
300
400
500
600
800
1000
1200
1600
 最小设定电流(A)
20
30
40
60
80
100
120
160
200
240
320
 电动机最大功率(KW)
45
75
110
160
200
250
315
355
500
600
800
 电动机最小功率(KW)
11
15
22
30
45
55
75
90
110
132
160
