| 单 轴 数 控 系 统 |

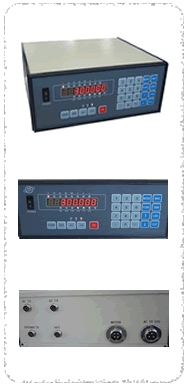

单轴数控系统由数控箱及交流伺服电动机构成，数控箱内主要有系统控制板及伺服驱动器等组件。显示数据的 LED数码管，指示运行状态的LED指示灯，编程、输入参数、操作运行的键盘位于数控箱前面板上。电源、伺服电动机、编码器、I/O信号插座分布在数控箱后面板上。
在单轴数控系统数控箱上可进行程序创建、检查、修改、保存、调出；参数输入、检查、修改；进行点动、回零、起动程序等操作。
单轴数控系统有正反向点动、返回零点、运行程序操作功能。点动通过键盘可选 3级速度，返回零点通过参数可设1-99级速度，运行程序通过编程可设1-99级速度。
单轴数控系统可保存 10组程序，每组程序可编1-99步程序，每步程序可有程序跳转、程序回零、程序定时、程序循环、程序分割、程序结束程序功能。程序分辨率0.001°, 最小分割角度 0.001°,程序循环1-99步，程序 分割数 2-999。单轴数控系统可通过参数设置补偿间隙、气动锁紧方式、单步起动方式、锁紧时间、气动阀门信号方式等多项功能。
单轴数控系统用于需要精确分度的分度头、工作台等转动性机械设备驱动。选用不同功率的交流伺服电动机可适用于不同的分度头、工作台等转动性机械设备的分度驱动。
单轴数控系统可单独与分度头、工作台组合，构成数控分度头、数控工作台。普通机床配上数控分度头、数控工作台，可提高分度精度，提高加工效率。对于分度精度要求高、分度频次高的普通机床，配上数控分度头、数控工作台就会提高整台机床的性能价格比。
单轴数控系统也可与其它数控、电控系统配合驱动分度头、工作台的分度。单轴数控系统，有程序运行、分度头或工作台转动输出信号接口；有起动程序运行、单步运行输入信号接口。其它数控、电控系统通过这些输出、输入信号与单轴数控系统相互配合，构成协调一致的加工设备。对于原来工作台或分度头不是数控轴的数控机床，配上单轴数控系统等于使数控机床增加一个数控轴。 |
|
|
|
