  航 空 地 面 电 源 车 控 制 箱

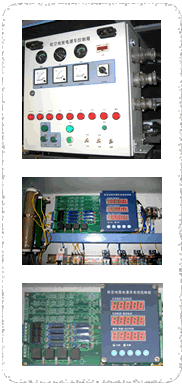

航空地面电源车控制箱是 400Hz航空地面电源车发电、供电系统的操作、监测、保护、报警控制中心。航空地面电源车控制箱主要由系统控制主板、电量变送器、显示仪表、继电器、操作按钮、操作开关、指示灯、蜂鸣器等元器件构成。
系统控制主板是航空地面电源车控制箱的核心,系统控制主板的检测、控制、保护、报警等主要任务由高性能的双 DSP担当,其中的一个DSP负责电压、电流、频率、转速等模拟量及发动机油压、油量、水温等开关量的采集,又负责发电、供电系统的保护、报警等控制;另一DSP负责电压、电流、频率、转速等数据的显示及报警参数的设置、检查、修改等人机交互任务,双DSP既各自担当独挡一面又相互配合协调一致,提高了系统响应的实时性。在系统控制主板上,电压、电流、频率、转速等模拟量信号及发动机油压、油量、水温等开关量信号都与 DSP电气隔离,提高了系统控制主板的可靠性及抗干扰能力。
航空地面电源车控制箱,检测400Hz发电机的三相电压、三相电流、频率,检测发动机转速,显示发电机的三相电压、三相电流、频率及发动机转速,通过与参数设置的保护数值相比较,进行过压、欠压、过频、欠频、过流、漏电等保护,还检测发动机油压、油量、水温,当400Hz发电机出现过压、欠压、过频、欠频、过流、漏电、油压低、油量低、水温高等故障且达到参数设置的保护时间时,控制箱切断供电输出,蜂鸣器鸣叫发出声音报警,红色故障指示灯亮指示故障类型。
控制箱既适用于400Hz交流航空地面电源车,也适用于直流航空地面电源车或400Hz交直流航空地面电源车,控制箱还适用于50Hz的交直流移动性发电设备。
